Cette section décrit comment installer le support du dispositif d’authentification en option P2 et le dispositif d’authentification. Fixez le support du dispositif d’authentification P2 à l’aide des accessoires suivants. Aucune autre pièce n’est utilisée avec ce modèle.
Vous pouvez utiliser le dispositif d’authentification avec un système d’authentification.
Branchez un dispositif d’authentification du même modèle que celui qui a servi à vérifier la carte d’authentification.

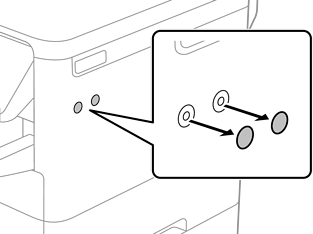

Décollez le cachet qui couvre les trous de vis sur le côté de l’imprimante.

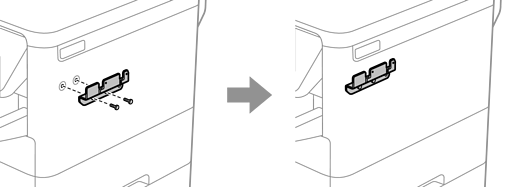

À l’aide d’un tournevis cruciforme, fixez la plaque métallique (g) avec les deux vis (e).

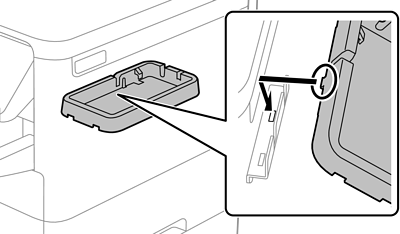

Placez la partie inférieure (b) du dispositif d’authentification sur la plaque métallique (g).
Fixez la partie inférieure (b) du support du dispositif d’authentification avec la vis (c). Tournez la vis (c) à la main.

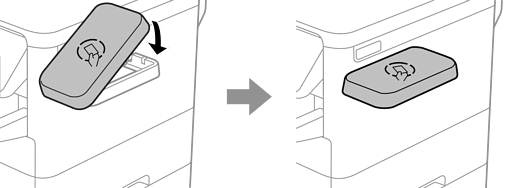

Placez la partie supérieure (a) sur le support du dispositif d’authentification comme indiqué dans l’illustration.
Utilisez un tournevis cruciforme pour fixer le support du dispositif d’authentification avec la vis (d).

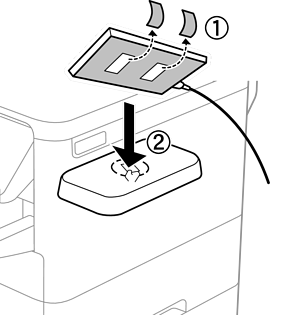

Fixez le dispositif d’authentification au sommet du support avec les deux morceaux de ruban adhésif double face (f) fournis.

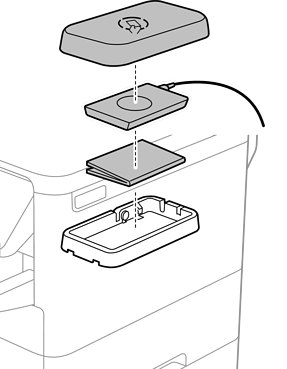

Si vous souhaitez laisser le dispositif d’authentification dans le support, placez quelque chose d’épais (comme du papier plié) sous le dispositif d’authentification pour soulever l’appareil. Cependant, n’utilisez pas un objet métallique ou quoi que ce soit qui génère des ondes électromagnétiques.
Si le dispositif d’authentification n’est pas levé, les cartes d’authentification peuvent ne pas être lues en raison de l’environnement d’utilisation ou des spécifications du dispositif d’authentification, telles que les spécifications de distance de communication.

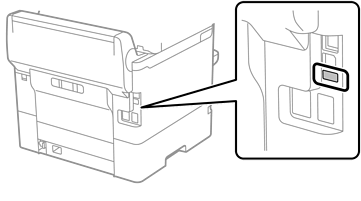

Retirez le joint du port de service de l’imprimante.

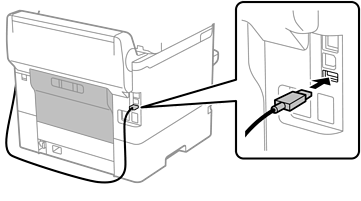

Connectez le câble du dispositif d’authentification au port de maintenance, puis disposez le câble pour éviter l’unité arrière de l’imprimante.
