أسماء الأجزاء ووظائفها

لوحة التحكم

للإشارة إلى حالة الماسحة الضوئية وللسماح لك بضبط إعدادات المسح الضوئي.

موجهات الحافة

لتغذية المستندات الأصلية داخل الماسحة الضوئية مباشرة. تنزلق نحو حواف المستندات الأصلية.

درج الإدخال

يحمل المستندات الأصلية. اسحب الملحق الإضافي للدرج إذا كانت المستندات الأصلية طويلة جدًا عن درج الإدخال. يمنع هذا الأمر تجعد الورق وانحشاره.

عند إخراج درج الإدخال‏،  دع الخطافات الموجودة على كلا الطرفين الموجودين في الجزء الخلفي تنزلق‏،  ثم اسحب درجة الإدخال إلى الخارج.

ملحق درج الإدخال

ADF (وحدة التغذية التلقائية للمستندات)

لتغذية المستندات الأصلية التي يتم تحميلها تلقائيًا.

درج الإخراج

يَحمل المستندات الأصلية التي يتم إخراجها من الماسحة الضوئية. اسحب الملحق الإضافي لدرج الإخراج وفقًا لطول المستندات الأصلية.

امتداد درج الإخراج

حاجز

لمنع سقوط المستندات التي يتم إخراجها خارج ملحق الدرج. قم بضبطه وفقًا لطول المستندات.

فتحة الأمان

تدخل قفل الأمان لمنع السرقة.

منفذ USB

يُستخدم في توصيل كبل USB.

منفذ USB للواجهة الخارجية

لتوصيل محرك USB أو جهاز مصادقة.

منفذ LAN

لتوصيل كبل LAN.

مدخل التيار المستمر

يعمل على توصيل مهايئ التيار المتردد.

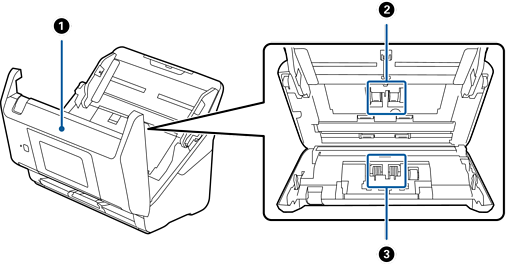

غطاء الماسحة الضوئية

اسحب الذراع وافتح غطاء الماسحة الضوئية عند تنظيف الماسحة من الداخل وإزالة الورق المحشور.

أسطوانة الالتقاط

تغذي المستندات الأصلية. من الضروري استبدالها عندما يتجاوز عدد مرات المسح رقم الخدمة الخاص بالورق.

بكرة الفصل

لتغذية المستندات بشكل منفصل واحدًا تلو الآخر. من الضروري استبدالها عندما يتجاوز عدد مرات المسح رقم الخدمة الخاص بالورق.
