پانل کنترل |
وضعیت اسکنر را نشان میدهد و امکان تغییر دادن تنظیمات اسکن را فراهم میکند. |
|
|
راهنماهای لبه |
اسناد را به طور مستقیم در اسکنر تغذیه میکند. به طرف لبههای اسناد بلغزانید. |
|
|
سینی ورودی |
اسناد را درون دستگاه قرار میدهد. اگر سندها برای سینی ورودی بسیار بزرگ هستند، رابط سینی را بیرون بکشید. این کار باعث جلوگیری از لوله شدن و در نتیجه گیر کردن کاغذ میشود. برای برداشتن سینی ورودی، قلابهای پشتی دو طرف را بلغزانید و سپس سینی ورودی را بیرون بکشید. |
|
|
رابط سینی ورودی |
|
|
|
ADF (تغذیه کننده خودکار سند) |
اسناد قرار داده شده را بطور خودکار تغذیه میکند. |
|
|
سینی خروجی |
اسناد خارج شده از اسکنر را نگه میدارد. رابط سینی خروجی را به اندازه طول سندها بیرون بکشید. |
|
|
توسعه سینی خروجی |
|
|
|
متوقف کننده |
باعث جلوگیری از بیرون ریختن سندهای خارج شده از سینی رابط میشود. آن را با طول سندها تنظیم کنید. |
|
|
شکاف امنیتی |
یک قفل امنیتی برای جلوگیری از دزدی قرار میدهد. |
|
|
پورت USB |
کابل USB را متصل میکند. |
|
|
درگاه USB رابط خارجی |
یک درایو USB یا یک دستگاه تأیید هویت را متصل میکند. |
|
|
درگاه LAN |
کابل LAN را وصل میکند. |
|
|
ورودی برق مستقیم |
آداپتور برق متناوب را وصل میکند. |
|
|

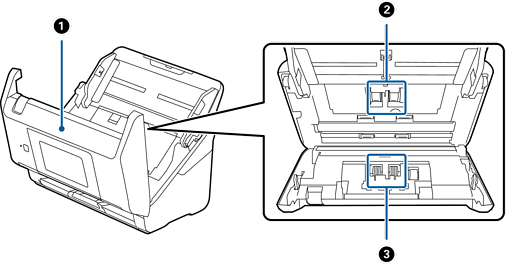

قاب اسکنر |
برای تمیز کردن قسمت داخل اسکنر و خارج کردن کاغذ گیركرده، اهرم را بکشید و قاب اسکنر را باز کنید. |
|
|
غلتک بلندکننده |
اسناد را تغذیه میکند. هنگامی که تعداد اسکنها از شماره سرویس کاغذها بیشتر میشود، این قطعه باید تعویض شود. |
|
|
غلتک جداکننده |
اسناد را به صورت جداگانه و یک به یک تغذیه میکند. هنگامی که تعداد اسکنها از شماره سرویس کاغذها بیشتر میشود، این قطعه باید تعویض شود. |
