החלפת ערכת מכלול הגלגלת

יש להחליף את ערכת מכלול הגלגלות (גלגלת האיסוף וגלגלת ההפרדה) כאשר מספר הסריקות עולה על מחזור החיים של הגלגלות. כאר מוצגת הודעת החלפה בלוח הבקרה במסך המחשב שלך‏,  פעל בהתאם לצעדים הבאים כדי לבצע את ההחלפה.

A‏: גלגלת איסוף‏,  B‏: גלגלת הפרדה

1. לחץ על לחצן כדי לכבות את הסורק.

2. הוצא את תקע מתאם ז"ח מהסורק.

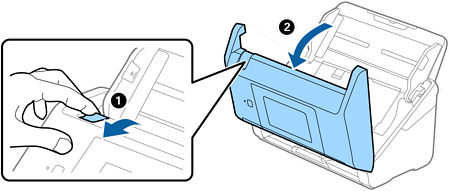

3. משוך את הידית ופתח את מכסה הסורק.



4. פתח את מכסה גליל האיסוף‏,  ואז החלק אותו והסר אותו.



5. משוך כלפי מטה את האביזר של ציר הגליל‏,  ואז החלק והסר את גלילי האיסוף המותקנים.


   חשוב:

   אל תמשוך את גליל האיסוף החוצה בכוח. הדבר עלול להזיק לפנים הסורק.

6. תוך שאתה מחזיק את האביזר‏,  החלק את גליל האיסוף החדשה שמאלה והכנס אותו לתוך החור בסורק. לחץ על האביזר כדי לקבע אותו במקומו.



7. הנח את כסה מכסה גליל האיסוף בתוך החריץ והחלק אותו. סקור את המכסה היטב.


   חשוב:

   • ודא שמכסה גליל האיסוף סגור בצורה נכונה.

   • אם קשה לסגור את המכסה‏,  ודא שגלגלת האיסוף הותקנה כהלכה.

   • אל תתקין את המכסה בזמן שהוא מורם.



8. דחוף את הווים משני צידי מכסה גליל ההפרדה כדי לפתוח את המכסה.



9. הרם את צידו השמאלי של גליל ההפרדה ואז החלק והסר את גלילי ההפרדה המותקנים.



10. הכנס את ציר גליל ההפרדה החדשה לתוך החור בצד ימין ואז הורד את הגליל.



11. סגור את מכסה גליל ההפרדה.

    חשוב:

    אם קשה לסגור את המכסה‏,  דאג להתקין בצורה נכונה את גלילי ההפרדה.

12. סגור את מכסה הסורק.

13. תקע את מתאם הז"ח בשקע והדלק את הסורק.

14. אפס את מספר הסורק בלוח הבקרה.
