Upravljačka ploča |
Pokazuje status skenera i omogućava vam odabir postavki skeniranja. |
|
|
Vodilice |
Ulaže izvornike izravno u skener. Pomiče se do rubova izvornika. |
|
|
Ulazni pretinac |
Umetnite izvornike. Izvucite produžetak pretinca ako su izvornici predugački za ulazni pretinac. To sprječava zavrtanje i zaglavljivanje papira. Pri uklanjanju ulaznog pretinca, gurnite kuke na objema krajevima straga i zatim izvucite ulazni pretinac. |
|
|
Produžetak ulaznog pretinca |
|
|
|
ADF (automatski ulagač dokumenta) |
Automatski umeće učitane izvornike. |
|
|
Izlazna ladica |
Drži izvornike izbačene iz skenera. Izvucite produžetak izlazne ladice na duljinu izvornika. |
|
|
Produžetak izlaznog pretinca |
|
|
|
Graničnik |
Sprječava ispadanje izbačenih izvornika iz produžetka pretinca. Prilagođava duljini izvornika. |
|
|
Sigurnosni žlijeb |
Umeće sigurnosnu blokadu za zaštitu od krađe. |
|
|
USB ulaz |
Priključivanje USB kabela. |
|
|
USB priključak za vanjske uređaje |
Spaja USB pogon ili uređaj za autentikaciju. |
|
|
LAN ulaz |
Spaja LAN kabel. |
|
|
DC utičnica |
Spaja AC adapter. |
|
|

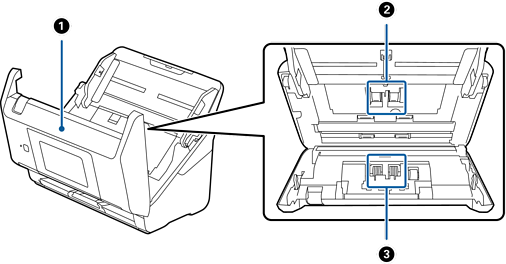

Poklopac skenera |
Povucite ručicu i otvorite poklopac skenera pri čišćenju unutrašnjosti skenera i uklanjanja zaglavljenog papira. |
|
|
Valjak za uvlačenje |
Ulaže izvornike. Treba ga zamijeniti kada broj skenova prelazi servisni broj papira. |
|
|
Valjak za odvajanje |
Ulaže izvornike odvojeno, jednog po jednog. Treba ga zamijeniti kada broj skenova prelazi servisni broj papira. |
