Panel kawalan |
Menunjukkan status pengimbas dan membenarkan anda untuk membuat tetapan imbasan. |
|
|
Pandu sisi |
Menyuap dokumen terus ke dalam pengimbas. Tolak hingga rapat ke bahagian tepi dokumen. |
|
|
Dulang input |
Memuatkan dokumen. Tarik sambungan dulang jika dokumen terlalu besar untuk dulang input. Langkah ini menghalang kertas daripada bergulung dan menyebabkan kertas tersekat. Semasa menanggalkan dulang input, tarik cangkuk yang terdapat di kedua-dua hujung di sebelah belakang dan tarik dulang input. |
|
|
Sambungan dulang input |
|
|
|
ADF (Penyuap Dokumen Automatik) |
Menyuap secara automatik dokumen yang dimuatkan. |
|
|
Dulang output |
Memegang dokumen yang ditolak keluar daripada pengimbas. Tarik sambungan dulang output mengikut panjang dokumen. |
|
|
Sambungan dulang output |
|
|
|
Penahan |
Menghalang dokumen yang ditolak keluar daripada jatuh dari dulang sambungan. Laraskan penahan mengikut panjang dokumen. |
|
|
Slot keselamatan |
Masukkan kunci keselamatan untuk menghalang daripada kecurian. |
|
|
Port USB |
Menyambung kabel USB. |
|
|
Port USB antara muka luaran |
Menyambung pemacu USB atau peranti pengesahan. |
|
|
Port LAN |
Menyambungkan kabel LAN. |
|
|
Salur masuk DC |
Menyambung penyesuai AC. |
|
|

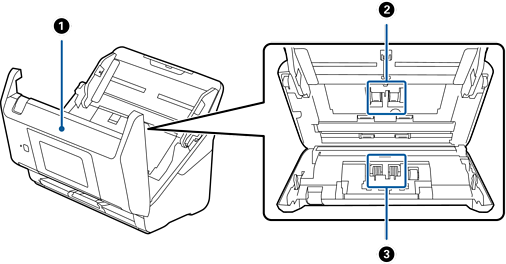

Penutup pengimbas |
Tarik tuil dan buka penutup pengimbas semasa membersihkan bahagian dalam pengimbas dan mengeluarkan kertas yang tersekat. |
|
|
Penggulung pengambilan |
Menyuap dokumen. Penggulung ini perlu diganti apabila jumlah imbasan melebihi bilangan perkhidmatan kertas. |
|
|
Penggulung pengasingan |
Menyuap dokumen secara berasingan satu demi satu. Penggulung ini perlu diganti apabila jumlah imbasan melebihi bilangan perkhidmatan kertas. |
