Wymiana zestawu montażowego rolek

Zestaw montażowy rolek (wałek odbierający i wałek rozdzielający) należy wymienić po tym, jak liczba skanów przekroczy wartość określoną dla cyklu eksploatacji rolek. Po wyświetleniu na panelu sterowania lub na ekranie komputera komunikatu o konieczności ich wymiany wykonać podane niżej czynności.

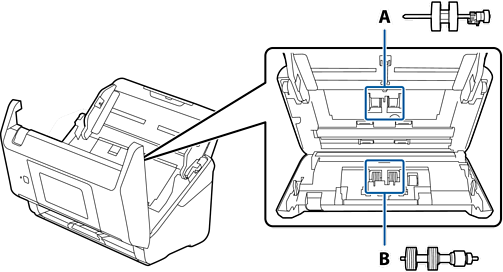

A: wałek odbierający, B: wałek rozdzielający

1. Naciśnij przycisk , aby wyłączyć skaner.

2. Odłącz zasilacz AC od skanera.

3. Pociągnij dźwignię i otwórz pokrywę skanera.

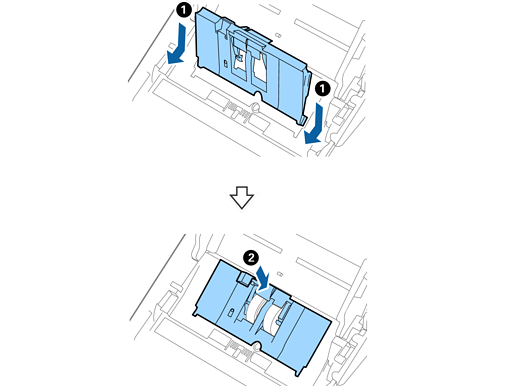

4. Otwórz pokrywę rolki podającej, a następnie wysuń ją i wyjmij.

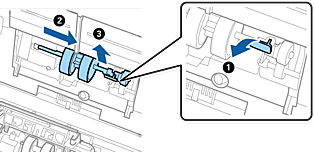

5. Pociągnij w dół osprzęt osi rolki, a następnie wysuń i wyjmij zainstalowane rolki podające.


   Ważne:

   Nie używać dużej siły w celu wysunięcia rolki podającej. Mogłoby to uszkodzić wnętrze skanera.

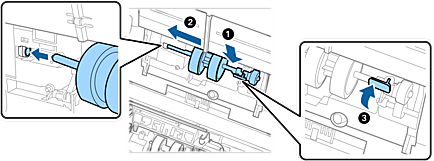

6. Przytrzymując osprzęt, przesuń w lewą stronę nowy wałek odbierający i umieść go w otworze skanera. Dociśnij osprzęt w celu jego zabezpieczenia.



7. Umieść krawędź pokrywy rolki podającej w szczelinie i wsuń ją. Dokładnie zamknij pokrywę.


   Ważne:

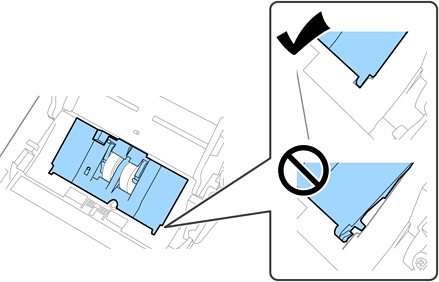

   • Upewnij się, czy pokrywa rolki odbierającej jest zamknięta.

   • Jeżeli pokrywa trudno się domyka, sprawdź poprawność zainstalowania rolek podających.

   • Nie instaluj pokrywy, kiedy jest podniesiona.

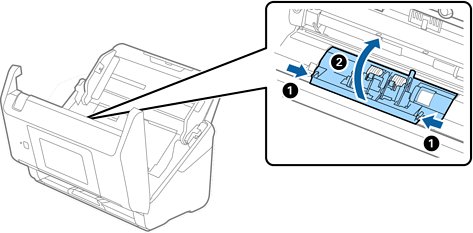

8. Popchnij zaczepy na obu końcach pokrywy wałka rozdzielającego w celu jego otwarcia.



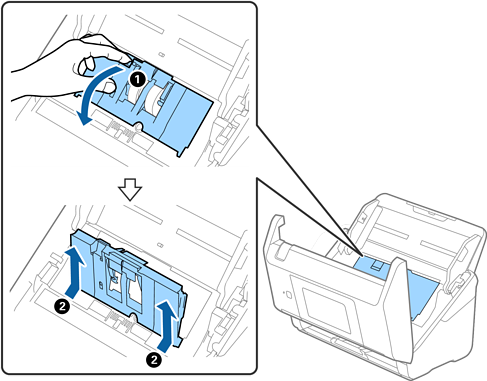

9. Podnieś lewą stronę wałka rozdzielającego, a następnie wysuń i wyjmij zainstalowane wałki rozdzielające.

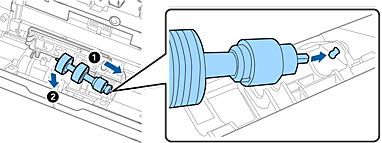

10. Umieść oś nowej rolki rozdzielającej w otworze po prawej stronie, a następnie opuść rolkę.



11. Zamknij pokrywę rolki rozdzielającej.

    Ważne:

    Jeżeli pokrywa trudno się domyka, sprawdzić poprawność zainstalowania rolek rozdzielających.

12. Zamknąć pokrywę skanera.

13. Podłącz wtyczkę zasilacza AC do gniazda elektrycznego, a następnie włącz skaner.

14. Wyzeruj liczbę skanów na panelu sterowania.
