Substituir o Kit de Montagem do Rolo

O kit de montagem do rolo (o rolo de recolha e o rolo de separação) deve ser substituído quando o número de digitalizações exceder o ciclo de vida dos rolos. Quando for exibida uma mensagem de substituição no painel de controlo ou no ecrã do computador, siga os passos abaixo para o substituir.

A: rolo de recolha, B: rolo de separação

1. Premir o botão para desligar o scanner.

2. Desligue o transformador CA do scanner.

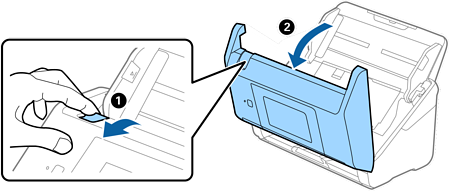

3. Puxe a alavanca e abra a tampa do scanner.



4. Abrir a tampa do cilindro de recolha, a seguir deslize e remova-o.



5. Puxe para baixo o fixador do eixo do rolo, a seguir, deslize e remova os cilindros de recolha instalados.


   Importante:

   Não retire o rolo de recolha à força. Pode danificar o interior do scanner.

6. Enquanto mantém o fixador pressionado, deslize o novo rolo de recolha para a esquerda e insira-o no orifício do scanner. Pressione o fixador para o prender.



7. Coloque a extremidade da tampa do rolo de recolha na ranhura e deslize-a. Feche a tampa com firmeza.


   Importante:

   • Certifique-se que a tampa de recolha está fechada corretamente.

   • Certifique-se os roletes de recolha estão instalados corretamente se a tampa for difícil de fechar.

   • Não instalar a tampa enquanto estiver levantada.



8. Empurre os ganchos em ambas as extremidades da tampa do rolo de separação para abrir a tampa.



9. Levante o lado esquerdo do rolo de separação, a seguir, deslize e remova os rolos de separação instalados.



10. Inserir o eixo do novo rolo de separação no orifício à direita e a seguir desça o rolo.



11. Feche a tampa do rolo de separação.

    Importante:

    Se for difícil fechar a tampa, certifique-se que os rolos de separação estão instalados corretamente.

12. Fechar a tampa do scanner.

13. Ligar o transformador CA e a seguir, ligue o scanner.

14. Redefina o número de digitalização no painel de controlo.
