Замена узла роликов

Если количество выполненных сканирований превысит срок службы роликов, необходимо выполнить замену узла роликов (приемного ролика и ролика разделения). При появлении на экране компьютера или панели управления сообщения о необходимости замены выполните следующие действия.

A: приемный ролик, B: ролик разделения

1. Нажмите кнопку , чтобы выключить сканер.

2. Отсоедините от сканера адаптер переменного тока.

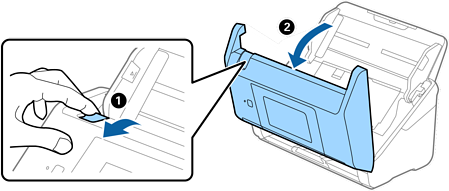

3. Потяните за рычаг и откройте крышку сканера.



4. Откройте крышку приемного ролика захвата, сдвиньте и извлеките ее.



5. Нажмите на крепления оси ролика, сдвиньте и извлеките приемные ролики.


   Важно:

   Не прикладывайте больших усилий при извлечении приемного ролика. Это может привести к повреждению внутренних частей сканера.

6. Удерживая крепление, сдвиньте новый приемный ролик влево и вставьте его в отверстие в сканере. Нажмите на крепление, чтобы зафиксировать его.



7. Вставьте край крышки приемного ролика в канавку и вдвиньте крышку. Плотно закройте крышку.


   Важно:

   • Убедитесь, что крышка захвата закрыта правильно.

   • Если крышка закрывается с трудом, проверьте правильность установки приемных роликов бумаги.

   • Не устанавливайте крышку, если ролики приподняты.



8. Нажмите на защелки по обеим сторонам крышки ролика разделения, чтобы открыть крышку.



9. Приподнимите левую сторону ролика разделения, затем сдвиньте и извлеките их.



10. Вставьте ось нового ролика разделения в отверстие на правой стороне и опустите ролик.



11. Закройте крышку ролика разделения.

    Важно:

    Если крышка закрывается с трудом, убедитесь, что ролики разделения установлены правильно.

12. Закройте крышку сканера.

13. Подключите адаптер переменного тока и включите сканер.

14. Выполните сброс количества сканирований на панели управления.
