Nadzorna plošča |
Prikazuje stanje optičnega bralnika in omogoča konfiguracijo nastavitev optičnega bralnika. |
|
|
Vodila robov |
Podajo izvirnike naravnost v optični bralnik. Prilagodite jih robovom izvirnikov. |
|
|
Vhodni pladenj |
Za nalaganje izvirnikov. Izvlecite podaljšek pladnja, če so izvirniki predolgi za vhodni pladenj. S tem preprečite zvijanje papirja in zagozditve papirja. Pri odstranjevanju vhodnega pladnja potisnite kavlje, ki so na obeh straneh na hrbtni strani, in nato izvlecite vhodni pladenj. |
|
|
Podaljšek vhodnega pladnja |
|
|
|
ADF (samodejni podajalnik dokumentov) |
Samodejno poda naložene izvirnike. |
|
|
Izhodni pladenj |
Zadrži izvirnike, izvržene iz optičnega bralnika. Podaljšek izhodnega pladnja izvlecite do dolžine izvirnikov. |
|
|
Podaljšek izhodnega pladnja |
|
|
|
Zapora |
Preprečuje, da bi izvrženi izvirniki padli s podaljška izhodnega pladnja. Prilagodite ga dolžini izvirnikov. |
|
|
Reža za varnostno ključavnico |
Za vstavljanje varnostne ključavnice, ki preprečuje krajo. |
|
|
Vrata USB |
Za priključitev kabla USB. |
|
|
Vrata USB za zunanje naprave |
Priključi pogon USB ali napravo za preverjanje pristnosti. |
|
|
Vrata LAN |
Za priključitev kabla LAN. |
|
|
Priključek za enosmerni tok |
Za priključitev napajalnika za izmenični tok. |
|
|

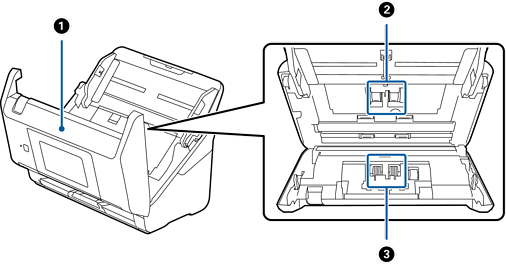

Pokrov optičnega bralnika |
Povlecite ročico, da odprete pokrov optičnega bralnika, kadar želite očistiti notranjost optičnega bralnika in odstraniti zagozdeni papir. |
|
|
Pobiralni valj |
Za podajanje izvirnikov. To blazinico je treba zamenjati, ko število optično prebranih kopij preseže številko papirjev za servis. |
|
|
Ločevalni valj |
Za ločeno podajanje posameznih izvirnikov. To blazinico je treba zamenjati, ko število optično prebranih kopij preseže številko papirjev za servis. |
