ชื่อชิ้นส่วนและฟังก์ชันการทำงาน

แผงควบคุม

บ่งบอกสถานะของสแกนเนอร์และให้คุณสามารถทำการตั้งค่าการสแกน

แนวจัดขอบ

ป้อนเอกสารให้เป็นแนวตรงเข้าไปในสแกนเนอร์ เลื่อนไปขิดขอบของต้นฉบับ

ถาดป้อนกระดาษ

ใส่ต้นฉบับ หากต้นฉบับมีขนาดใหญ่เกินกว่าถาดป้อนกระดาษ ให้ดึงส่วนขยายของถาดออกมา นี่เป็นการป้องกันไม่ให้กระดาษม้วนงอที่จะเป็นสาเหตุของกระดาษติดขัด

เมื่อถอดถาดป้อนกระดาษออก ให้เลื่อนขอเกี่ยวที่อยู่ทั้งสองปลายด้านหลัง จากนั้นดึงถาดป้อนกระดาษออก

ส่วนขยายถาดป้อนกระดาษ

ADF (ตัวป้อนเอกสารอัตโนมัติ)

ดึงป้อนเอกสารที่ใส่เข้าไปโดยอัตโนมัติ

ถาดรับกระดาษออก

รองรับต้นฉบับที่ถูกดีดออกจากสแกนเนอร์ ดึงส่วนขยายถาดรับกระดาษออกให้ได้ตามขนาดความยาวของต้นฉบับ

ส่วนขยายถาดรับกระดาษออก

ตัวหยุด

ป้องกันต้นฉบับที่ถูกดีดออกไม่ให้ตกออกจากส่วนขยายของถาด ปรับให้ได้ตามขนาดความยาวของต้นฉบับ

ช่องล็อคป้องกัน

ใส่ตัวล็อคป้องกันความปลอดภัยเพื่อกันขโมย

พอร์ต USB

เชื่อมต่อสาย USB

พอร์ต USB อินเทอร์เฟสภายนอก

เชื่อมต่อไดรฟ์ USB หรืออุปกรณ์รับรองความถูกต้อง

พอร์ต LAN

เชื่อมต่อสาย LAN

ช่องเสียบ DC

เชื่อมต่ออะแด็ปเตอร์ AC

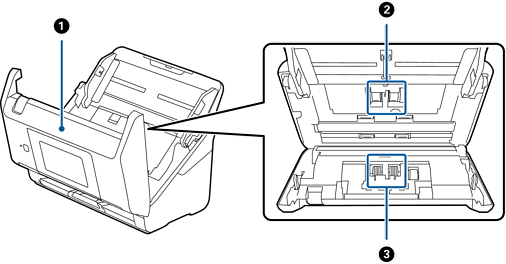

ฝาครอบสแกนเนอร์

ดึงลิ้นควบคุมออกและเปิดฝาครอบสแกนเนอร์ออกเมื่อต้องการทำความสะอาดด้านในของสแกนเนอร์และถอดกระดาษที่ติดออก

ลูกกลิ้งหยิบ

ป้อนต้นฉบับ จำเป็นต้องเปลี่ยนใหม่หากจำนวนครั้งการสแกนเกินกว่าจำนวนกระดาษที่ใช้งานไปแล้ว

ลูกกลิ้งแยก

ป้อนต้นฉบับแยกที่ละแผ่น จำเป็นต้องเปลี่ยนใหม่หากจำนวนครั้งการสแกนเกินกว่าจำนวนกระดาษที่ใช้งานไปแล้ว
