Панель керування |
Показує стан сканера і дозволяє виконувати настройки сканування. |
|
|
Бічні напрямні |
Подає оригінали до сканера у рівному положенні. Присуньте до країв оригіналів. |
|
|
Вхідний лоток |
Завантажує оригінали. Витягніть розширення лотка, якщо оригінали надто великі для вхідного лотка. Це дозволить запобігти закручуванню паперу та уникнути зминання. При знятті вхідного лотка, потягніть гачки, які знаходяться з обох сторін ззаду, а потім витягніть лоток. |
|
|
Розширення вхідного лотка |
|
|
|
ADF (Пристрій автоматичної подачі документів) |
Автоматично подає завантажені оригінали. |
|
|
Вихідний лоток |
Утримує оригінали, які виходять зі сканера. Витягніть розширення вихідного лотка на довжину оригінала. |
|
|
Розширення вихідного лотка |
|
|
|
Обмежувач |
Запобігає падінню оригіналів із розширення лотка. Відрегулюйте відповідно до довжини оригіналу. |
|
|
Гніздо для замка безпеки |
Вставляє замок безпеки для запобігання крадіжкам. |
|
|
Порт USB |
Гніздо для підключення кабелю USB. |
|
|
Порт зовнішнього інтерфейсу пристрою USB |
Підключає USB-носій або пристрій автентифікації. |
|
|
Порт локальної мережі |
Гніздо для підключення кабелю локальної мережі. |
|
|
Гніздо DC |
Підключає адаптер змінного струму. |
|
|

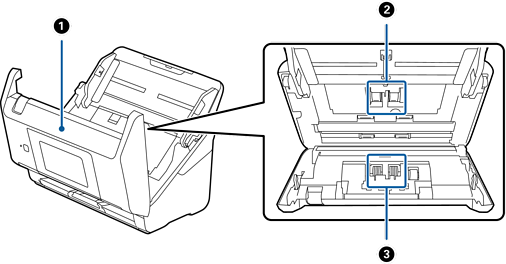

Кришка сканера |
Потягніть важіль відкривання кришки та відкрийте кришку сканера під час чищення сканера всередині та видалення зім’ятого паперу. |
|
|
Ролик захоплення паперу |
Подає оригінали. Потребує заміни, коли кількість сканувань перевищить допустимий ресурс аркушів. |
|
|
Ролик відділення аркушів паперу |
Подає оригінали окремо один від одного. Потребує заміни, коли кількість сканувань перевищить допустимий ресурс аркушів. |
