Αντικατάσταση του κιτ διάταξης κυλίνδρων

Το κιτ διάταξης κυλίνδρων (ο κύλινδρος συλλογής και ο κύλινδρος διαχωρισμού) πρέπει να αντικαθίσταται όταν ο αριθμός των σαρώσεων υπερβαίνει τον κύκλο ζωής των κυλίνδρων. Όταν εμφανιστεί το σχετικό μήνυμα αντικατάστασης στην οθόνη του υπολογιστή σας, ακολουθήστε τα παρακάτω βήματα για να το αντικαταστήσετε.

A: κύλινδρος διαχωρισμού, B: κύλινδρος συλλογής

Σημείωση:

Αντικαταστήστε το κιτ διάταξης κυλίνδρων, όταν ο σαρωτής είναι ενεργοποιημένος.

1. Ανοίξτε τον δίσκο εισαγωγής και τραβήξτε το μοχλό για να ανοίξετε το κάλυμμα του σαρωτή.



2. Αφαιρέστε το κάλυμμα του κυλίνδρου διαχωρισμού όπως απεικονίζεται.

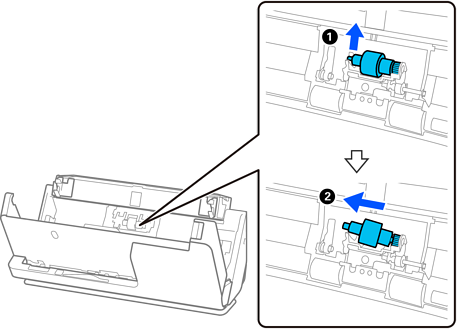

3. Αφαιρέστε τον κύλινδρο διαχωρισμού όπως απεικονίζεται.


   Σημαντικό:

   Μην τραβήξετε με δύναμη τον κύλινδρο διαχωρισμού. Αυτό μπορεί να προκαλέσει βλάβες στο εσωτερικό του σαρωτή.

4. Τοποθετήστε τον νέο κύλινδρο διαχωρισμού όπως απεικονίζεται. Τοποθετήστε τον άξονα του κυλίνδρου διαχωρισμού εντός της οπής στη δεξιά πλευρά και χαμηλώστε τον κύλινδρο διαχωρισμού.



5. Προσαρτήστε το κάλυμμα του κυλίνδρου διαχωρισμού όπως απεικονίζεται. Εισαγάγετε τον άξονα στην επάνω πλευρά του καλύμματος στις αυλακώσεις και, στη συνέχεια, κλείστε καλά το κάλυμμα.


   Σημαντικό:

   • Βεβαιωθείτε ότι το κάλυμμα έχει κλείσει σωστά.

   • Εάν το κάλυμμα κλείνει δύσκολα, βεβαιωθείτε ότι οι κύλινδροι διαχωρισμού έχουν τοποθετηθεί σωστά.

   • Μην τοποθετήσετε το κάλυμμα όσο αυτό είναι σηκωμένο.



6. Ανοίξτε το κάλυμμα του κυλίνδρου συλλογής.



7. Αφαιρέστε τον κύλινδρο συλλογής όπως απεικονίζεται.



8. Τοποθετήστε τον νέο κύλινδρο συλλογής όπως απεικονίζεται. Εισαγάγετε τις εσοχές στα άκρα του κυλίνδρου συλλογής στον άξονα του σαρωτή, χαμηλώστε τον κύλινδρο συλλογής και σύρετέ τον προς τα πίσω.

   Βεβαιωθείτε ότι οι εσοχές είναι ευθυγραμμισμένες.



9. Κλείστε το κάλυμμα του κυλίνδρου συλλογής.


   Σημαντικό:

   Εάν το κάλυμμα κλείνει με δυσκολία, βεβαιωθείτε ότι οι κύλινδροι συλλογής έχουν τοποθετηθεί σωστά και ότι τα προεξέχοντα μέρη είναι ευθυγραμμισμένα.

10. Κλείστε το κάλυμμα του σαρωτή και με τα δύο χέρια. Έπειτα, κλείστε τον δίσκο εισαγωγής.



11. Μηδενίστε τον αριθμό σαρώσεων χρησιμοποιώντας το Epson Scan 2 Utility.
