Sustitución del kit de montaje de rodillos

El kit de montaje de rodillos (el rodillo de alimentación y el de separación) necesita sustituirse cuando el número de escaneados exceda el ciclo vital de los rodillos. Cuando se muestre un mensaje para su sustitución en la pantalla de su ordenador, siga los pasos siguientes para proceder a cambiarlo.

A: rodillo de separación, B: rodillo de alimentación

Nota:

Sustituya el kit de montaje de rodillos mientras el escáner está encendido.

1. Abra la bandeja de entrada y tire de la palanca para abrir la cubierta del escáner.



2. Retire la cubierta del rodillo de separación tal como se indica.



3. Retire el rodillo de separación tal como se indica.


   Importante:

   No fuerce el rodillo de separación al intentar sacarlo. Esto podría dañar el interior del escáner.

4. Coloque el rodillo de separación nuevo en la posición correcta. Inserte el eje del rodillo de separación nuevo en el hueco del lado derecho y, a continuación, bájelo.

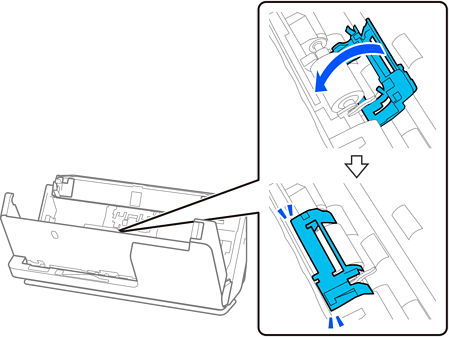

5. Colque la cubierta del rodillo de separación tal como se indica. Inserte el eje de la parte superior de la cubierta en las ranuras y, a continuación, cierre la cubierta con firmeza.


   Importante:

   • Asegúrese de que la cubierta haya quedado correctamente cerrada.

   • Si cuesta cerrar la cubierta, asegúrese de que los rodillos de separación estén correctamente instalados.

   • No instale la cubierta mientras esté levantada.



6. Instale la cubierta del rodillo de alimentación.



7. Retire el rodillo de alimentación tal como se indica.



8. Coloque el rodillo de alimentación nuevo en la posición correcta. Inserte las muescas de los extremos del rodillo de alimentación en el eje del escáner, bájelo y deslícelo hacia atrás.

   Asegúrese de que las sangrías están alineadas.



9. Cierre la cubierta del rodillo de alimentación.


   Importante:

   Si la cubierta cuesta de cerrar, asegúrese de que los rodillos de alimentación estén correctamente instalados y que las partes que sobresalen estén alineadas.

10. Cierre la cubierta del escáner con ambas manos. A continuación, cierre la bandeja de entrada.



11. Reinicie el número de escaneados mediante Epson Scan 2 Utility.
