롤러 어셈블리 키트 교체

스캔 수가 롤러의 서비스 수명을 초과하면 롤러 어셈블리 키트 (픽업 롤러 및 분리 롤러)를 교체해야 합니다. 컴퓨터 화면에 교체 메시지가 표시되면 아래 단계에 따라 교체하십시오.

A: 분리 롤러, B: 픽업 롤러

참고:

스캐너가 켜져 있는 동안 롤러 어셈블리 키트를 교체하십시오.

1. 입력 용지함을 열고 레버를 당겨 스캐너 덮개를 엽니다.



2. 그림과 같이 분리 롤러 덮개를 제거합니다.

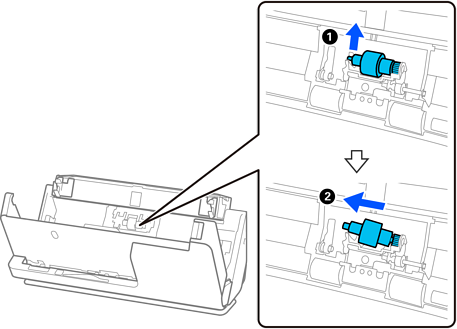

3. 그림과 같이 분리 롤러를 제거합니다.


   중요:

   분리 롤러를 강제로 잡아당기지 마십시오. 스캐너의 내부가 손상될 수 있습니다.

4. 그림과 같이 새 분리 롤러를 부착합니다. 분리 롤러의 축을 오른쪽 구멍에 삽입한 다음 분리 롤러를 내립니다.

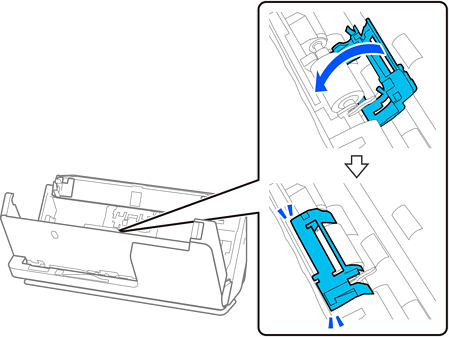

5. 그림과 같이 분리 롤러 덮개를 부착합니다. 커버 상단의 축을 홈에 삽입한 후 커버를 단단히 닫아 주십시오.


   중요:

   • 덮개가 올바르게 닫혔는지 확인하십시오.

   • 덮개를 닫기 어려운 경우 분리 롤러가 제대로 장착되어 있는지 확인하십시오.

   • 덮개가 올라간 상태에서 덮개를 설치하지 마십시오.



6. 픽업 롤러의 덮개를 엽니다.



7. 그림과 같이 픽업 롤러를 제거합니다.



8. 그림과 같이 새 픽업 롤러를 부착합니다. 픽업 롤러 끝의 오목한 부분을 스캐너의 축에 삽입하고 픽업 롤러를 내린 다음 뒤쪽으로 밉니다.

   들여 쓰기가 정렬되어 있는지 확인하십시오.



9. 픽업 롤러 덮개를 닫습니다.


   중요:

   덮개를 닫기 어려운 경우 픽업 롤러가 올바르게 설치되어 있고 돌출된 부분이 정렬되어 있는지 확인하십시오.

10. 양손으로 스캐너 덮개를 닫습니다. 그런 다음 입력 용지함을 닫습니다.



11. Epson Scan 2 Utility를 사용하여 스캔 번호를 재설정하십시오.
