Замена узла роликов

Если количество произведенных сканирований превысит срок службы роликов, необходимо выполнить замену узла роликов (ролика захвата и ролика разделения). При появлении на экране компьютера сообщения о необходимости замены выполните следующие действия, чтобы заменить компонент.

A: ролик разделения, B: приемный ролик

Примечание:

Замените узел роликов при включенном сканере.

1. Откройте входной лоток и потяните за рычаг, чтобы открыть крышку сканера.



2. Снимите крышку ролика разделения, как показано на рисунке.

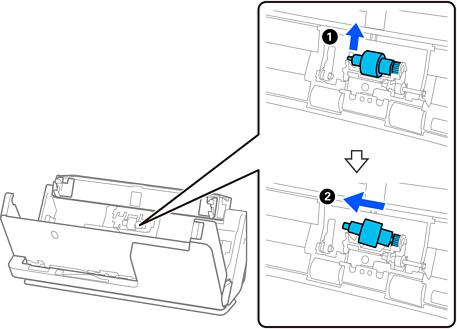

3. Снимите ролик разделения, как показано на рисунке.


   Важно:

   Не прикладывайте слишком больших усилий при извлечении ролика разделения. Это может привести к повреждению внутренних частей сканера.

4. Установите новый ролик разделения, как показано на рисунке. Вставьте ось ролика разделения в отверстие на правой стороне и опустите ролик.

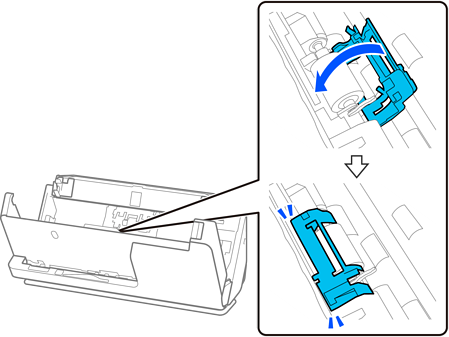

5. Установите на место крышку ролика разделения, как показано на рисунке. Вставьте ось на верхней стороне крышки в пазы, а затем плотно закройте крышку.


   Важно:

   • Убедитесь, что крышка закрыта должным образом.

   • Если крышка закрывается с трудом, убедитесь, что разделительные ролики установлены правильно.

   • Если они приподняты, не устанавливайте крышку.



6. Откройте крышку приемного ролика.



7. Снимите приемный ролик, как показано на рисунке.



8. Установите новый приемный ролик, как показано на рисунке. Выемки на концах приемного ролика наденьте на ось на сканере, опустите приемный ролик, затем сдвиньте его назад.

   Убедитесь, что выемки выровнены.



9. Закройте крышку приемного ролика.


   Важно:

   Если крышка закрывается с трудом, убедитесь, что приемные ролики установлены правильно, а выступающие части выровнены.

10. Закройте крышку сканера обеими руками. Затем закройте входной лоток.



11. Сбросьте количество сканирований с помощью Epson Scan 2 Utility.
