Смяна на комплекта ролки

Комплектът ролки (листоподаваща ролка и разделителната ролка) следва да бъде сменен, когато броят на сканиранията превиши жизнения цикъл на ролките. Когато на контролния панел или на екрана на компютъра се появи съобщение за смяна, следвайте стъпките по-долу, за да я извършите.

A: разделителна ролка, B: листоподаваща ролка

Забележка:

Сменете комплекта ролки, докато скенерът е включен.

1. Отворете подаващата тава и дръпнете лоста, за да отворите капака на скенера.



2. Свалете капака на разделителната ролка, както е показано.

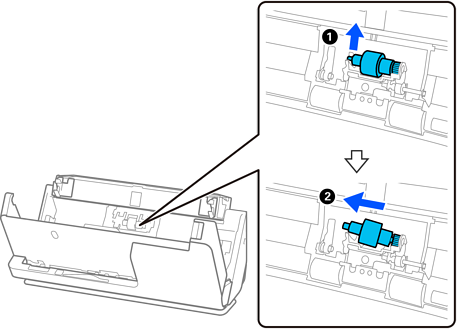

3. Свалете разделителната ролка, както е показано.


   Важно:

   Не издърпвайте разделителната ролка със сила. Това би могло да повреди вътрешните части на скенера.

4. Монтирайте новата разделителна ролка, както е показано. Вкарайте вала на разделителната ролка в отвора отдясно, след което я натиснете надолу.

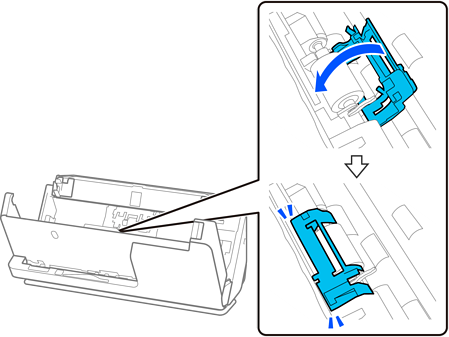

5. Монтирайте капака на разделителната ролка, както е показано. Поставете оста от горната страна на капака в жлебовете и след това затворете плътно капака.


   Важно:

   • Уверете се, че капакът е затворен правилно.

   • Ако затварянето на капака е затруднено, се уверете, че разделителните ролки са поставени правилно.

   • Не монтирайте капака, докато е повдигнат.



6. Отворете капака на листоподаващата ролка.



7. Свалете листоподаващата ролка, както е показано.



8. Монтирайте новата листоподаваща ролка, както е показано. Поставете вдлъбнатините в краищата на листоподаващата ролка върху оста на скенера, спуснете листоподаващата ролка и след това я плъзнете назад.

   Уверете се, че вдлъбнатините са подравнени.



9. Затворете капака на листоподаващата ролка.


   Важно:

   Ако капакът се затваря трудно, уверете се, че листоподаващите ролки са поставени правилно и че изпъкналите части са подравнени.

10. Затворете капака на скенера с две ръце. След това затворете подаващата тава.



11. Нулирайте броя сканирания на контролния панел.
