Názvy a funkce součástí

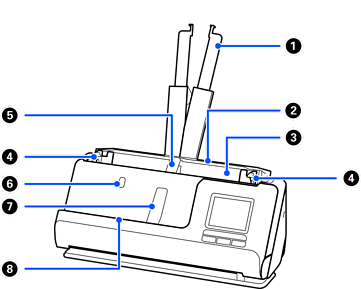

Rozšíření vstupního zásobníku

Vytáhněte jej, pokud originál přesahuje za okraje zásobníku. Pomůžete tak předejít zvlnění a uvíznutí papíru.

Vstupní zásobník

Podává originály.

ADF (Automatický podavač dokumentů)

Provádí automatické podávání vložených originálů.

Vodítka okrajů

Originál podepřete s použitím vodítek ve vstupním zásobníku, aby se usnadnilo podávání. Posuňte podle okrajů originálů.

Podpěra papíru ve vstupním zásobníku

Podpírá vysunutý originál na straně vstupního zásobníku, aby se správně vysunul.

Tlačítko podpěry papíru ve vstupním zásobníku

Stisknutím tohoto tlačítka zvednete podpěru papíru ve vstupním zásobníku. Podpěru papíru uložte ručně.

Podpěra papíru ve výstupním zásobníku

Podpírá vysunutý originál na straně výstupního zásobníku, aby se správně vysunul.

Tlačítko podpěry papíru ve výstupním zásobníku

Stisknutím tohoto tlačítka zvednete podpěru papíru ve výstupním zásobníku. Podpěru papíru uložte ručně.

Výstupní zásobník

Odsud jsou vysunuty originály naskenované v poloze pro svislou dráhu.

Kryt svislé polohy

Otevřete při čištění vnitřku skeneru nebo když originál uvízne při skenování v poloze pro svislou dráhu.

Výstupní slot

Odsud jsou vysunuty originály naskenované v poloze pro přímou dráhu.

Ovládací panel

Zobrazuje stav skeneru a provádí se na něm operace se skenerem.

Bezpečnostní otvor

Slouží k zasunutí bezpečnostního zámku proti krádeži.

Volič polohy skeneru

Používá se ke změně polohy skeneru mezi polohou pro svislou dráhu a polohou pro přímou dráhu.

Držák kabelu

Slouží k připevnění kabelů ke skeneru ve spodní části.

Důležité:

Šňůra síťového adaptéru a USB kabel nepřipevňujte k držáku kabelu v následujících situacích.

• Pokud je skener nebo jiné předměty umístěny na šňůru a kabel

• Pokud jsou šňůra a kabel zkroucené, extrémně ohnuté nebo jinak vystaveny stresovému namáhání

• Pokud jsou šňůry a kabely zamotané

Port USB

Připojení USB kabelu pro připojení k počítači.

Vstup stejnosměrného napájení

Připojení napájecího adaptéru.

Port USB externího rozhraní

Slouží k připojení USB disku.

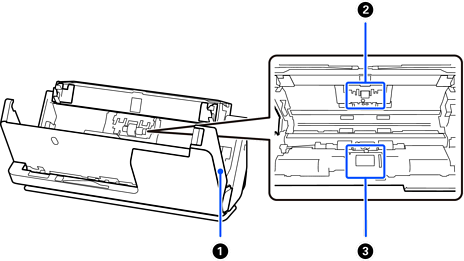

Kryt skeneru

Pro vyčištění vnitřních částí skeneru a odstranění uvíznutého papíru zatáhněte za páčku a otevřete kryt skeneru.

Oddělovací váleček

Podává originály odděleně jeden po druhém. Při překročení servisního počtu skenů je nutná výměna.

Podávací váleček

Podává originály. Při překročení servisního počtu skenů je nutné váleček vyměnit.
