Telakokoonpano (syöttö- ja erottelutela) on vaihdettava, kun skannausten lukumäärä ylittää telojen käyttöiän. Jos ohjauspaneelissa tai tietokoneen näytössä näkyy osien vaihtamista koskeva viesti, vaihda telat alla olevien ohjeiden mukaisesti.
A: erotustela, B: poimintatela
Vaihda telakokoonpano skannerin ollessa päällä.

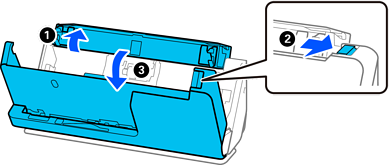

Avaa syöttölokero ja avaa skannerin kansi vetämällä vipua.
Poista erotustelan kansi kuvan mukaisesti.
Poista erotustelan kuvan mukaisesti.
Älä vedä erotustelaa ulos väkisin. Se voisi vahingoittaa skannerin sisäosia.

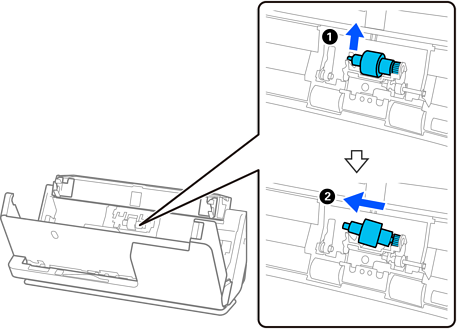

Kiinnitä uusi erotustela kuvan mukaisesti. Aseta erotustelan akseli oikeanpuoleiseen aukkoon ja laske sitten erotustela alas.

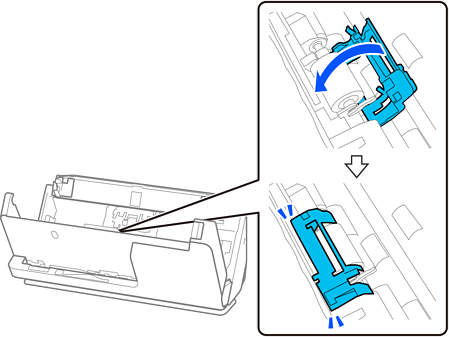

Kiinnitä erotustelan kansi kuvan mukaisesti. Aseta kannen yläpuolen akseli uriin ja sulje kansi tukevasti.
Varmista, että kansi on suljettu oikein.
Jos kansi on vaikea sulkea, varmista, että erottelutelat on asennettu paikalleen oikein.
Älä asenna kantta yläasennossa.
Avaa poimintatelan kansi.
Poista poimintatela kuvan mukaisesti.
Kiinnitä uusi poimintatela kuvan mukaisesti. Työnnä poimintatelan päädyssä olevat lovet skannerin akselille, laske poimintatela alas ja työnnä se taakse.
Varmista, että lovet on kohdistettu oikein.
Sulje poimintatelojen kansi.
Jos kansi on vaikea sulkea, varmista että poimintatelat on asennettu oikein ja että ulos työntyvät osat ovat oikeassa asennossa.

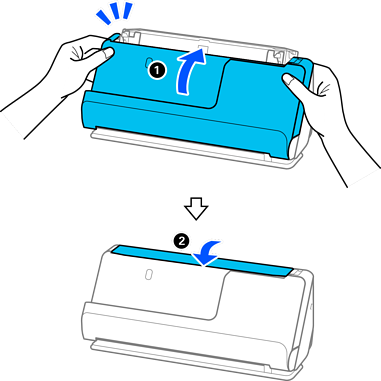

Sulje skannerin kansi molemmin käsin. Sulje sitten syöttölokero.
Nollaa skannausmäärä ohjauspaneelista.
Hävitä vanha poiminta- ja erotustela paikallisten sääntöjen ja määräysten mukaisesti. Älä pura niitä.
