Noms et fonctions des éléments

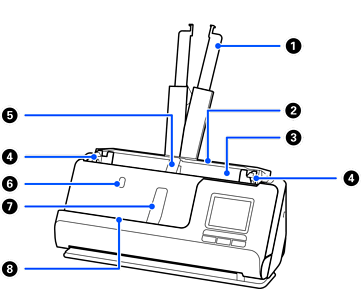

Extension du bac d’entrée

Déployez-la si l’original dépasse les bords du bac. Évite que le papier ne se plie et ne provoque de bourrages.

Bac d’entrée

Charge les originaux.

ADF (chargeur automatique de documents)

Insère automatiquement les originaux chargés.

Guides latéraux

Utilisez ces guides pour soutenir l’original dans le bac d’entrée afin de faciliter son entraînement. Faites-les glisser contre les bords des originaux.

Support du papier dans le bac d’entrée

Soutient l’original éjecté du côté du bac d’entrée.

Bouton du support du papier dans le bac d’entrée

Appuyez dessus pour déployer le support du papier dans le bac d’entrée. Ce support se range manuellement.

Support du papier dans le bac de sortie

Soutient l’original éjecté du côté du bac de sortie.

Bouton du support du papier dans le bac de sortie

Appuyez dessus pour déployer le support du papier dans le bac de sortie. Ce support se range manuellement.

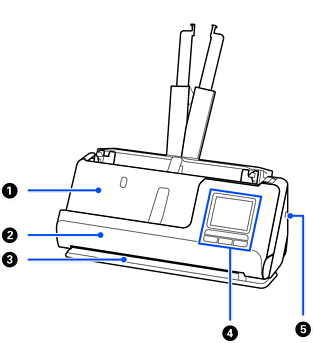

Bac de sortie

C’est là que sont éjectés les originaux numérisés en position verticale de la trajectoire.

Cache du circuit vertical

Ouvrez-le pour nettoyer l’intérieur du scanner ou lorsqu’un original se retrouve coincé en position verticale de la trajectoire.

Fente de sortie

C’est là que sont éjectés les originaux numérisés en position droite de la trajectoire.

Panneau de commande

Permet de piloter le scanner et d’afficher son statut.

Fente de sécurité

Insère le verrou de sécurité pour prévenir les vols.

Commutateur de position du scanner

Sert à basculer entre les positions droite et verticale de la trajectoire.

Passe-câbles

Permet de faire passer les câbles sous le scanner en toute sécurité.

Important:

Ne faites pas passer le câble de l’adaptateur secteur ni le câble USB dans le passe-câbles dans les cas suivants.

• Si le scanner ou d’autres objets sont placés sur les câbles

• Si les câbles sont tordus, très pliés ou soumis à des contraintes

• Si les câbles sont emmêlés

Port USB

Permet de brancher un câble USB dans le cas d’un branchement à un ordinateur.

Entrée CC

Permet de brancher l’adaptateur secteur.

Port USB de l’interface externe

Permet de brancher une clé USB.

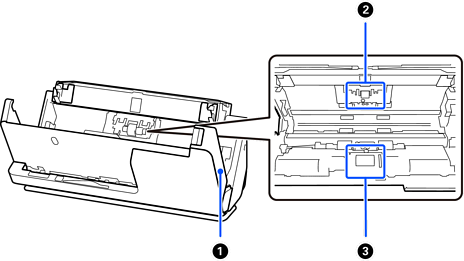

Capot du scanner

Pour nettoyer l’intérieur du scanner ou retirer un bourrage papier, tirez le levier et ouvrez le capot du scanner.

Rouleau de séparation

Alimente les originaux un par un. Doit être remplacé lorsque le nombre de numérisations dépasse le seuil de maintenance.

Rouleau de saisie

Entraîne les originaux. Ce rouleau doit être remplacé lorsque le nombre de numérisations dépasse le seuil de maintenance.
