Posizionare Originali di dimensioni standard

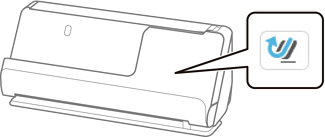

1. Assicurarsi che l’icona della posizione dello scanner sia (posizione percorso verticale).



   Se viene visualizzato (posizione percorso rettilineo), tirare il selettore di posizione dello scanner per inclinare in avanti lo scanner.

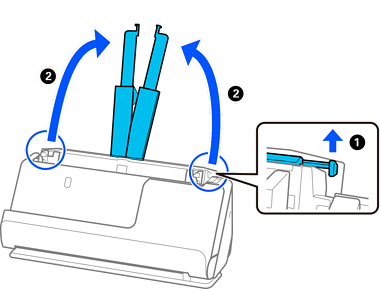

2. Aprire il vassoio di alimentazione.

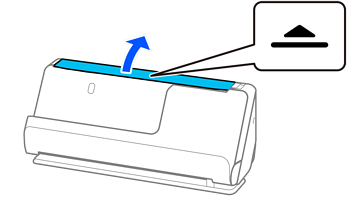

3. Sollevare l’estensione del vassoio di alimentazione.



4. Spostare le guide laterali fino ai bordi del vassoio di alimentazione.

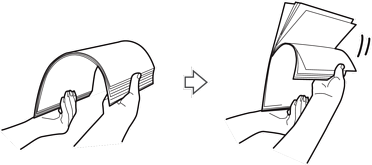

5. Smazzare gli originali.

   Tenere entrambe le estremità degli originali e ventilarle un paio di volte.



6. Allineare i bordi degli originali con il lato da scansionare rivolto verso l’alto e far scorrere i bordi anteriori fino al blocco.

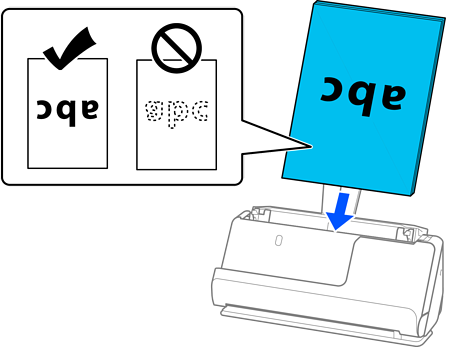

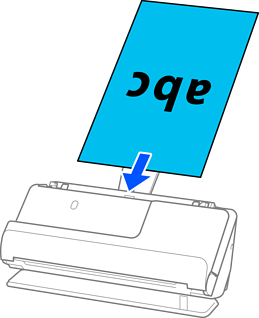

7. Posizionare gli originali nel vassoio di alimentazione ADF rivolti verso l’alto e con l’estremità superiore rivolta verso l’ ADF.

   Inserire la carta nell’ADF finché non incontra resistenza.

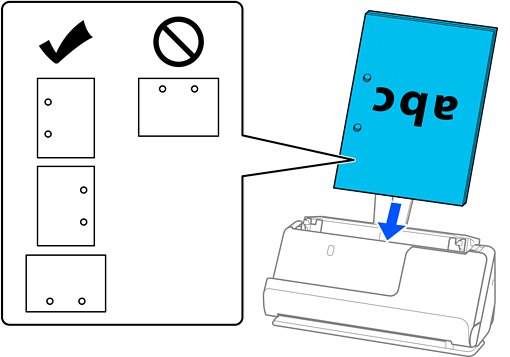

   • Durante la scansione di originali con fori di perforazione, come fogli sciolti, caricare gli originali con i fori verso il lato sinistro o verso il basso. Posizionare gli originali in modo che non vi siano fori entro un raggio di 15 mm (0,6 pollici) a sinistra e a destra (30 mm (1,2 pollici) in totale) dal centro degli originali. Tuttavia, ci possono essere fori in 30 mm (1,2 pollici) dal bordo anteriore degli originali. Assicurarsi che i bordi dei fori di perforazione non abbiamo sbavature o pieghe.

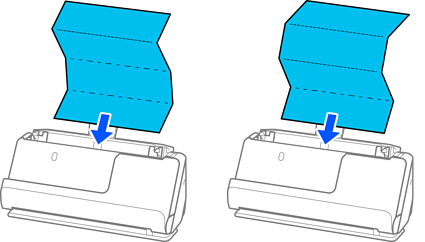

   • Posizionare gli originali piegati in modo che la piegatura a valle sia sulla parte anteriore dello scanner e lato ADF. È possibile caricare fino a 10 fogli. Gli originali con una linea di piegatura marcata potrebbero non essere alimentati correttamente. Appiattire gli originali di questo tipo in modo che l’altezza della piega sia di 5 mm (0,2 pollici) o meno prima di caricarli.

   • Quando si esegue la scansione di certificati premio e altri originali spessi (originali con uno spessore di 127 g/m² o superiore), sistemare lo scanner nella posizione percorso rettilineo e caricare un solo originale alla volta.

     È possibile verificare la posizione dello scanner dall’icona della posizione dello scanner sul pannello. Se viene visualizzato , lo scanner si trova nella posizione percorso rettilineo. Se viene visualizzato , tirare la leva sul retro per inclinare indietro lo scanner.
     Quando si effettua una scansione nella posizione percorso rettilineo, verificare che davanti allo scanner ci sia spazio sufficiente per gli originali espulsi.
     Inoltre, se gli originali espulsi cadono sulla superficie del tavolo su cui è posizionato lo scanner danneggiando l’immagine acquisita, spostare lo scanner sul bordo del tavolo in modo da afferrare direttamente gli originali quando vengono espulsi.

8. Regolare le guide laterali per adattarle ai bordi degli originali senza lasciare spazi vuoti. In caso contrario, l’originale potrebbe essere alimentato inclinato.


   Nota:

   • Se il documento si estende oltre l’estensione del vassoio di alimentazione, sostenere il documento con una mano per evitare che cada dall’ADF. Inoltre, durante la scansione di un originale, sostenere entrambe le estremità dell’originale con le mani per evitare che si inclini.

   • Quando si scansionano originali su carta sottile come volantini o ricevute, o quando si scansionano originali che tendono ad arricciarsi dopo la scansione, si consiglia di estendere il supporto di uscita della carta in entrambi i punti.

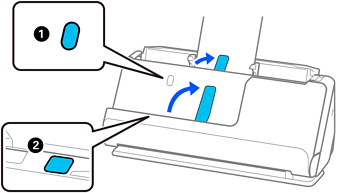

     Dopo aver caricato l’originale, premere i pulsanti (due punti) per sollevare il supporto di uscita della carta.



   • Quando si esegue la scansione di originali come biglietti da visita che tendono ad arricciarsi dopo la scansione, si consiglia di eseguire la scansione nella posizione percorso rettilineo e di caricare un solo originale alla volta.

   • Se si annulla la scansione di un gruppo di originali quando è in corso, il secondo originale sarà inserito per un breve tratto nell'ADF e la scansione sarà arrestata. Aprire il coperchio dello scanner per rimuoverlo, quindi ricaricare la pagina insieme al primo foglio e al resto degli originali.

   • A seconda del tipo di carta e dell’ambiente in cui viene utilizzato lo scanner, l’originale potrebbe cadere dalla parte anteriore dello scanner dopo la scansione. In tal caso, caricare nello scanner un numero di originali inferiore al numero specificato di originali che è possibile caricare.
