Nomi e funzioni delle parti

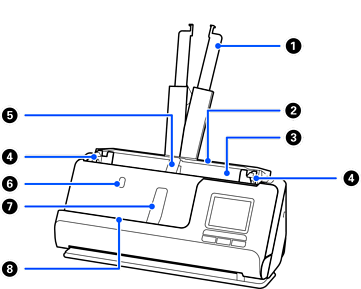

Estensione del vassoio di alimentazione

Estrarlo se l’originale si estende oltre i bordi del vassoio. Questo impedisce che la carta si arricci causando inceppamenti.

Vassoio di alimentazione

Carica gli originali.

ADF (Alimentatore automatico di documenti)

Alimenta automaticamente gli originali caricati.

Guide laterali

Utilizzare le guide per sostenere l’originale nel vassoio di alimentazione per facilitare l’operazione di alimentazione. Scorrere alla lunghezza degli originali.

Supporto carta del vassoio di alimentazione

Supporta l’originale espulso sul lato del vassoio di alimentazione in modo che venga espulso correttamente.

Pulsante di supporto carta del vassoio di alimentazione

Premere questo pulsante per sollevare il supporto carta del vassoio di alimentazione. Riporre il supporto carta a mano.

Supporto carta del vassoio di uscita

Supporta l’originale espulso dal lato del vassoio di uscita in modo che venga espulso correttamente.

Pulsante di supporto carta del vassoio di uscita

Premere questo pulsante per sollevare il supporto carta del vassoio di uscita. Riporre il supporto carta a mano.

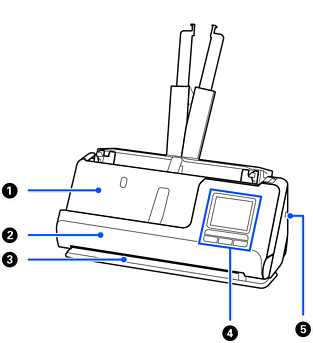

Vassoio di uscita

Gli originali acquisiti nella posizione percorso verticale vengono espulsi da qui.

Copertura del percorso verticale

Aprire quando si pulisce l’interno dello scanner o quando un originale si inceppa durante la scansione nella posizione percorso verticale.

Fessura di uscita

Gli originali acquisiti nella posizione percorso rettilineo vengono espulsi da qui.

Pannello di controllo

Consente di visualizzare lo stato dello scanner ed esegue operazioni dello scanner.

Fessura di sicurezza

Inserire un blocco di sicurezza per prevenire i furti.

Selettore di posizione dello scanner

Utilizzato per modificare la posizione dello scanner tra la posizione percorso verticale e la posizione percorso rettilineo.

Portacavi

Consente di fissare in modo ordinato i cavi allo scanner nella parte inferiore.

Importante:

Non fissare il cavo dell’adattatore AC e il cavo USB al portacavi nelle seguenti situazioni.

• Se lo scanner o altri oggetti sono posizionati sopra il filo e il cavo

• Se i fili e i cavi sono attorcigliati, estremamente piegati o comunque sottoposti a sollecitazioni

• Se i fili e i cavi sono aggrovigliati

Porta USB

Consente di collegare un cavo USB per la connessione a un computer.

Ingresso DC

Consente di collegare l’adattatore AC.

Porta USB interfaccia esterna

Consente di collegare un’unità USB.

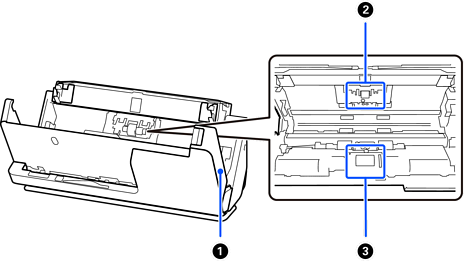

Coperchio dello scanner

Tirare la leva e aprire il coperchio dello scanner quando si pulisce internamente lo scanner e si rimuove la carta inceppata.

Rullo di separazione

Alimenta gli originali separatamente, uno ad uno. Questo deve essere sostituito quando il numero di scansioni supera il numero di servizio.

Rullo di prelievo

Alimenta gli originali. Il rullo deve essere sostituito quando il numero di scansioni supera il numero di servizio.
