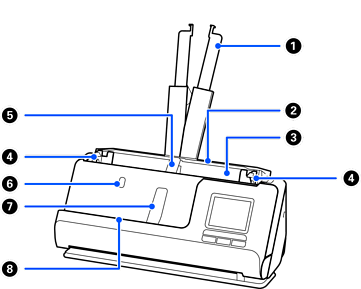

Имиња и функции на деловите

Продолжеток на влезната фиока

Извлечете го продолжетокот ако оригиналот се протега надвор од рабовите на фиоката. На овој начин се спречува виткање и заглавување на хартијата.

Влезна фиока

Служи за ставање на оригиналите.

ADF (Автоматски внесувач на документи)

Автоматски ги внесува ставените оригинали.

Граничници

Користете ги граничниците како потпора за оригиналот во влезната фиока за да се овозможи непречено внесување. Повлечете ги до рабовите на оригиналите.

Држач за хартија на влезната фиока

Го држи оригиналот што се исфрла кај влезната фиока за да се исфрли правилно.

Копче за држачот за хартија на влезната фиока

Притиснете го ова копче за да го подигнете држачот за хартија на влезната фиока. Рачно вовлечете го држачот за хартија.

Држач за хартија на излезната фиока

Го држи оригиналот што се исфрла кај излезната фиока за да се исфрли правилно.

Копче за држачот за хартија на излезната фиока

Притиснете го ова копче за да го подигнете држачот за хартија на излезната фиока. Рачно вовлечете го држачот за хартија.

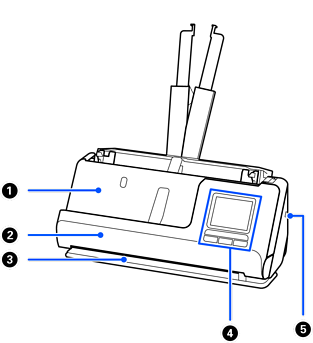

Излезна фиока

Оригиналите скенирани во положбата за вертикална патека се исфрлаат од тука.

Капак за вертикална патека

Отворете го кога ја чистите внатрешноста на скенерот или кога оригиналот ќе се заглави при скенирањето во положбата за вертикална патека.

Излезен отвор

Оригиналите скенирани во положбата за права патека се исфрлаат од тука.

Контролна табла

Го прикажува статусот на скенерот и врши задачи на скенерот.

Безбедносен отвор

Вметнете безбедносна брава за заштита од кражба.

Избирач за положба на скенерот

Се користи за менување на положбата на скенерот помеѓу положба за вертикална патека и положба за права патека.

Држач за кабли

Се користи за уредно прицврстување на каблите на дното на скенерот.

Важно:

Не прицврстувајте ги кабелот од адаптерот за наизменична струја и USB-кабелот во држачот за кабли во следниве ситуации.

• Ако скенерот или други предмети се поставени врз каблите

• Ако каблите се испреплетени, екстремно свиткани или на друг начин изложени на пресија

• Ако каблите се заплеткани

USB-порта

Служи за поврзување на USB-кабелот со компјутерот.

Влез за еднонасочна струја

Служи за поврзување на адаптерот за наизменична струја.

USB-порта за надворешен интерфејс

Служи за поврзување USB-уред.

Капак за скенер

Повлечете ја рачката и отворете го капакот за скенерот кога ќе ја чистите внатрешноста на скенерот и кога ќе ја вадите заглавената хартија.

Валјак за одвојување хартија

Ги внесува оригиналите одделно, еден по еден. Треба да го замените кога бројот на скенирања ќе го надмине бројот на внесени хартиени листови по кој е предвидено сервисирање.

Валјак за земање хартија

Ги внесува оригиналите. Валјакот треба да го замените кога бројот на скенирања ќе го надмине бројот на внесени хартиени листови по кој е предвидено сервисирање.
