Menggantikan Kit Himpunan Penggulung

Kit himpunan penggulung (penggulung pikap dan penggulung pemisahan) perlu digantikan apabila bilangan imbasan melebihi kitar hayat penggulung. Apabila mesej penggantian dipaparkan pada panel kawalan atau skrin komputer anda, ikut langkah di bawah untuk menggantikannya.

A: Penggulung Pemisahan, B: Penggulung Pikap

Perhatian:

Gantikan kit pemasangan penggulung semasa pengimbas dihidupkan.

1. Buka bekas input dan tarik tuil untuk membuka penutup pengimbas.



2. Tanggalkan penutup penggulung pemisahan seperti yang ditunjukkan.



3. Tanggalkan penggulung pemisahan seperti yang ditunjukkan.


   Penting:

   Jangan tarik penggulung pikap secara paksa. Tindakan ini boleh merosakkan bahagian dalam pengimbas.

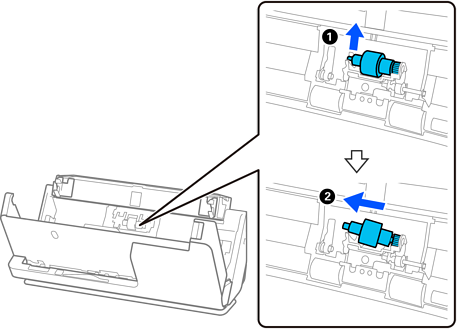

4. Pasang penggulung pemisahan baharu seperti yang ditunjukkan. Masukkan paksi penggulung pemisahan ke dalam lubang di sebelah kanan, dan kemudian turunkan penggulung pemisahan.

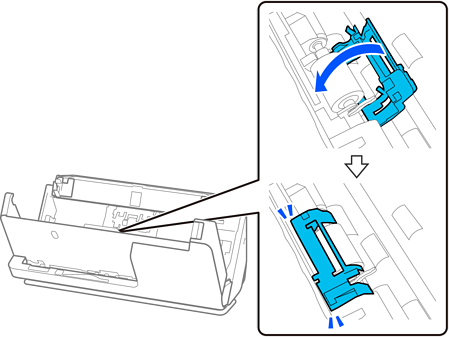

5. Pasangkan penutup penggulung pemisahan seperti yang ditunjukkan. Masukkan paksi pada bahagian atas penutup ke dalam alur, dan kemudian tutup penutup dengan kuat.


   Penting:

   • Pastikan penutup ditutup dengan betul.

   • Jika penutup sukar hendak ditutup, pastikan penggulung pemisahan dipasang dengan betul.

   • Jangan pasang penutup semasa penutup dinaikkan.



6. Buka penutup penggulung pikap.



7. Tanggalkan penggulung pikap seperti yang ditunjukkan.



8. Pasang penggulung pikap baharu seperti yang ditunjukkan. Masukkan lekukan di hujung penggulung pikap pada paksi pada pengimbas, turunkan penggulung pikap dan kemudian luncurkannya ke belakang.

   Pastikan lekukan sejajar.



9. Tutup penutup penggulung pikap.


   Penting:

   Jika penutup sukar ditutup, pastikan penggulung pikap dipasang dengan betul dan bahagian yang menonjol dijajarkan.

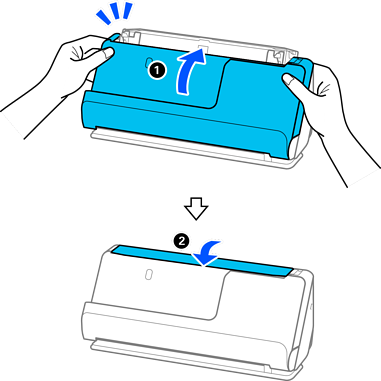

10. Tutup penutup pengimbas dengan kedua-dua tangan. Seterusnya, tutup bekas input.



11. Tetapkan semula bilangan imbasan pada panel kawalan.
