Namen en functies van onderdelen

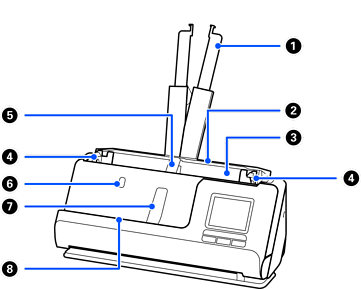

Verlenging van de invoerlade

Trek deze uit als het origineel over de randen van de lade steekt. Hiermee voorkomt u dat papier omkrult en vastloopt.

Invoerlade

Hiermee laadt u originelen.

ADF (automatische documentinvoer)

Hiermee laadt u originelen automatisch.

Zijgeleiders

Gebruik de geleiders om het origineel in de invoerlade te ondersteunen voor een soepele invoer. Schuif ze tegen de randen van de originelen.

Papiersteun van de invoerlade

Het uitgeworpen origineel wordt ondersteund aan de kant van de invoerlade, zodat het correct wordt uitgeworpen.

Knop van de papiersteun van de invoerlade

Druk op de knop om de papiersteun van de invoerlade omhoog te zetten. Berg de papiersteun handmatig op.

Papiersteun van de uitvoerlade

Het uitgeworpen origineel wordt ondersteund aan de kant van de uitvoerlade, zodat het correct wordt uitgeworpen.

Knop van de papiersteun van de uitvoerlade

Druk op de knop om de papiersteun van de uitvoerlade omhoog te zetten. Berg de papiersteun handmatig op.

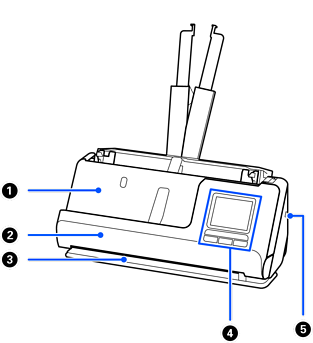

Uitvoerlade

Originelen die in de positie voor verticale doorvoer zijn gescand, worden hier uitgeworpen.

Klep voor voor verticale doorvoer

Open deze wanneer u de binnenkant van de scanner wilt reinigen of wanneer een origineel is vastgelopen tijdens het scannen in de positie voor verticale doorvoer.

Uitvoersleuf

Originelen die in de positie voor rechte doorvoer zijn gescand, worden hier uitgeworpen.

Bedieningspaneel

Hier wordt de status van de scanner weergegeven en kunt u scannerbewerkingen uitvoeren.

Beveiligingssleuf

In deze sleuf kunt een slot plaatsen om het apparaat tegen diefstal te beveiligen.

Scannerpositieschakelaar

Hiermee zet u de scanner in de positie voor verticale of rechte doorvoer.

Kabelhouder

Hiermee blijven de kabels netjes tegen de onderkant van de scanner zitten.

Belangrijk:

Maak de kabel van de lichtnetadapter en de USB-kabel in de volgende gevallen niet vast aan de kabelhouder.

• Als de scanner of andere voorwerpen op de kabels zijn geplaatst.

• Als de kabels zijn gedraaid, sterk gebogen zijn of anderszins worden belast.

• Als de kabels in de knoop zitten.

USB-poort

Hierop sluit u een USB-kabel aan om verbinding te maken met een computer.

DC-ingang

Hierop sluit u de lichtnetadapter aan.

USB-poort voor externe interface

Hierop sluit u een USB-stick aan.

Scannerdeksel

Trek aan de hendel en open het scannerdeksel wanneer u de binnenzijde van de scanner wilt reinigen of vastgelopen papier wilt verwijderen.

Scheidingsrol

Hiermee worden originelen één voor één ingevoerd. Deze moet worden vervangen wanneer het aantal scans het onderhoudsaantal heeft overschreden.

Transportrol

Hiermee worden de originelen ingevoerd. De rol moet worden vervangen wanneer het aantal scans het onderhoudsaantal heeft overschreden.
