Размещение оригиналов стандартного размера

1. Убедитесь, что сканер в положении с вертикальным направлением вывода, то есть значок положения сканера — .



   Если отображается значок (положение с прямым направлением вывода), потяните переключатель положения сканера, чтобы наклонить сканер вперед.



2. Откройте входной лоток.



3. Поднимите удлинитель входного лотка.



4. Передвиньте направляющие краев к краям входного лотка.

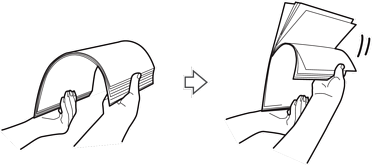

5. Разверните веером оригиналы.

   Удерживая оба края оригиналов, разверните их веером несколько раз.



6. Выровняйте края оригиналов, уложите их сканируемой стороной вверх, затем сдвиньте передний край стопки клином.

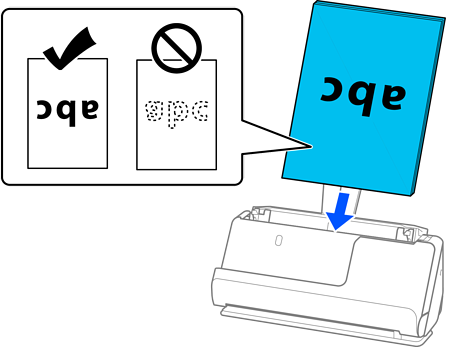

7. Поместите оригиналы лицевой стороной вверх во входной лоток АПД так, чтобы передний край был направлен в сторону ADF.

   Вдвигайте бумагу в ADF до тех пор, пока не почувствуете сопротивление.

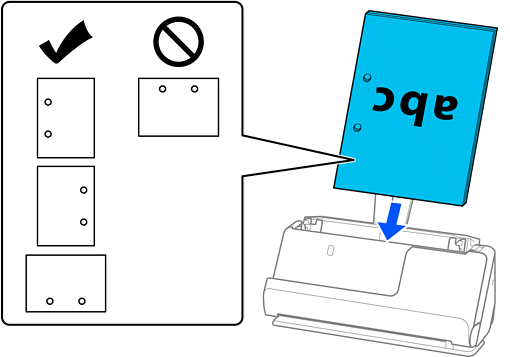

   • При сканировании оригиналов с перфорацией, например отрывных или вкладных листов, загружайте такие оригиналы перфорированной стороной вправо, влево или вниз. Размещайте оригиналы так, чтобы в пределах 15 мм (0,6 дюйма) влево и вправо от центра оригиналов не было отверстий (то есть в общей сложности 30 мм (1,2 дюйма) в обе стороны). Однако на расстоянии не более 30 мм (1,2 дюйма) от переднего края оригиналов отверстия допустимы. Убедитесь, что на краях отверстий нет заусенцев или завитков.

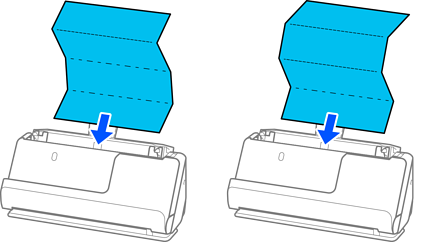

   • Размещайте сложенные оригиналы так, чтобы сгиб внутрь находился спереди сканера и со стороны устройства ADF. Можно загрузить до 10 листов. Оригиналы с четко выделяющейся линией сгиба могут подаваться неправильно. Такие оригиналы перед загрузкой расправьте так, чтобы высота сгиба составляла не более 5 мм (0,2 дюйма).

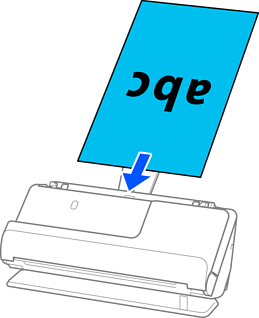

   • При сканировании наградных сертификатов и других толстых оригиналов (оригиналы плотностью более 127 г/м²) переключите сканер в положение с прямым направлением вывода и загружайте такие оригиналы по одному.

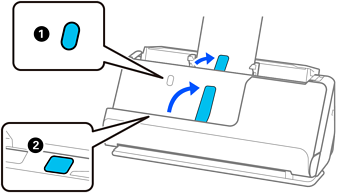

     Положение сканера можно проверить по значку положения сканера на панели. Если отображается значок , сканер в положении с прямым направлением вывода. Если отображается значок , потяните за рычаг на задней панели, чтобы наклонить сканер назад.
     При сканировании в положении с прямым направлением вывода обеспечьте перед сканером достаточно места для выходящих оригиналов.
     Кроме того, если выходящие оригиналы задевают поверхность стола, на котором установлен сканер, и это негативно влияет на отсканированное изображение, переместите сканер к краю стола и аккуратно ловите выходящие оригиналы.

8. Отрегулируйте положение направляющих краев так, чтобы между ними и оригиналом не было зазоров. В противном случае оригинал может подаваться с перекосом.


   Примечание:

   • Если документ выходит за пределы удлинителя входного лотка, поддерживайте документ рукой, чтобы он не выпал из устройства ADF. Кроме того, во время сканирования оригинала поддерживайте оба его конца руками, чтобы он не наклонялся.

   • При сканировании тонких бумажных оригиналов, таких как листовки или чеки, а также при сканировании оригиналов, которые могут скручиваться после сканирования, рекомендуется выдвинуть подставку для вывода бумаги в двух местах.

     После загрузки оригинала нажмите на кнопки (в двух местах), чтобы поднять подставку для вывода бумаги.



   • Такие оригиналы, как визитные карточки, которые могут скручиваться после сканирования, рекомендуется сканировать в положении с прямым направлением вывода и по одному оригиналу за раз.

   • Если вы отмените сканирование на середине стопки оригиналов, второй оригинал немного зайдет в ADF, а затем сканирование прекратится. Откройте крышку сканера и извлеките оригинал, затем снова загрузите страницу вместе с первой страницей и остальными оригиналами.

   • В зависимости от типа бумаги и условий использования сканера оригинал может выпасть из передней части сканера после сканирования. В этой ситуации загрузите в сканер чуть меньшее количество оригиналов, чем допустимо.
