Výmena súpravy valca

Súpravu valca (podávací valec a oddeľovací valec) je potrebné vymeniť, keď počet skenovaní prekročí životný cyklus valcov. Keď sa na ovládacom paneli alebo na obrazovke počítača zobrazí hlásenie o výmene, vymeňte ich podľa nasledujúceho postupu.

A: oddeľovací valec, B: podávací valec

Poznámka:

Vymeňte súpravu valčekov, keď je skener zapnutý.

1. Otvorte vstupný zásobník a potiahnutím páčky otvorte kryt skenera.

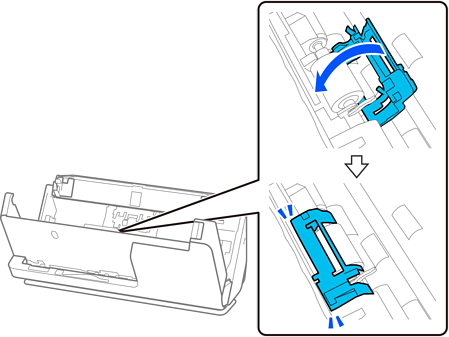

2. Odstráňte kryt oddeľovacieho valca podľa obrázka.

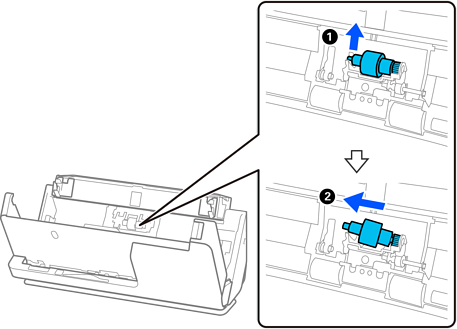

3. Odstráňte oddeľovací valec podľa obrázka.


   Upozornenie:

   Nevyťahujte oddeľovací valec násilím. Mohlo by dôjsť k poškodeniu vnútra skenera.

4. Vložte nový oddeľovací valec, ako je znázornené. Vložte os oddeľovacieho valca do otvoru na pravej strane a potom oddeľovací valec spustite.



5. Pripojte kryt oddeľovacieho valca podľa obrázka. Vložte os na hornej strane krytu do drážok a potom kryt pevne zatvorte.


   Upozornenie:

   • Skontrolujte, či je kryt správne zatvorený.

   • Ak sa kryt zatvára ťažko, uistite sa, či sú oddeľovacie valce nainštalované správne.

   • Neinštalujte kryt, kým je to nadvihnuté.



6. Otvorte kryt podávacieho valčeka.



7. Odstráňte podávací valec podľa obrázka.



8. Vložte nový podávací valec, ako je znázornené. Vložte zárezy na koncoch snímacieho valca na os na skeneri, spustite snímací valec a potom ho posuňte dozadu.

   Uistite sa, že sú odrážky zarovnané.



9. Zatvorte kryt podávacieho valca.


   Upozornenie:

   Ak sa kryt ťažko zatvára, skontrolujte, či sú zberné valčeky správne nainštalované a či sú vyčnievajúce časti zarovnané.

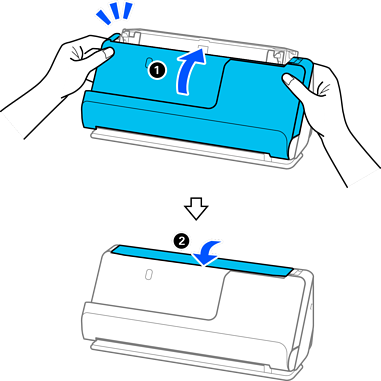

10. Zatvorte kryt skenera oboma rukami. Potom zatvorte vstupný zásobník.



11. Vynulujte počet skenovaní na ovládacom paneli.
