Makara Takma Kitini Değiştirme

Tarama sayısı makaraların yaşam süresini aştığında makara takma kitinin (toplama rulosu ve ayırma rulosu) değiştirilmesi gerekir. Denetim masasında veya bilgisayarınızın ekranında bir değiştirme mesajı görüntülendiğinde, aşağıdaki adımları takip edin ve değiştirin.

A: ayırma rulosu, B: toplama rulosu

Not:

Tarayıcı açıkken, makara takma kitini değiştirin.

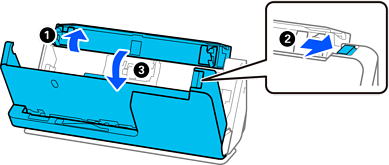

1. Giriş tepsisini açın ve tarayıcı kapağını açmak için kolu çekin.



2. Ayırma rulosu kapağını gösterildiği gibi çıkarın.



3. Ayırma rulosunu gösterildiği gibi çıkarın.


   Önemli:

   Ayırma rulosunu zorla dışarı çekmeyin. Bu, tarayıcının içine zarar verebilir.

4. Yeni ayırma rulosunu gösterildiği gibi takın. Ayırma rulosunun eksenini sağ taraftaki deliğin içine takın ve ardından, ayırma rulosunu alçaltın.



5. Ayırma rulosu kapağını gösterildiği gibi takın. Kapağın üst tarafındaki ekseni oluklara yerleştirin ve ardından kapağı sıkıca kapatın.


   Önemli:

   • Kapağın düzgün kapatıldığından emin olun.

   • Kapağın kapanması zorsa, ayırma rulolarının düzgün takıldığından emin olun.

   • Kaldırıldığında kapağı takmayın.



6. Toplama rulosunun kapağını açın.



7. Toplama rulosunu gösterildiği gibi çıkarın.



8. Yeni toplama rulosunu gösterildiği gibi takın. Toplama rulosunun uçlarındaki girintileri tarayıcı üzerindeki eksene yerleştirin, toplama rulosunu alçaltın ve ardından arkaya doğru kaydırın.

   Girintilerin hizalandığından emin olun.



9. Toplama rulosu kapağını kapatın.


   Önemli:

   Kapağın kapanması zorsa, toplama rulolarının doğru şekilde takıldığından ve çıkıntılı parçaların hizalandığından emin olun.

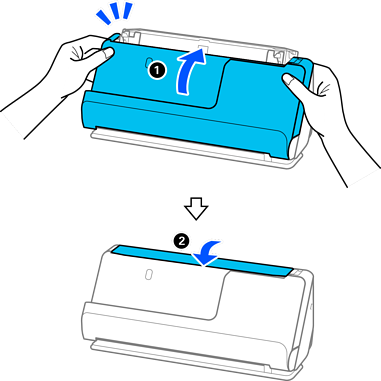

10. Tarayıcı kapağını iki elinizle kapatın. Sonra, giriş tepsisini kapatın.



11. Denetim masasındaki tarama sayısını sıfırlayın.
