Thay cụm trục lăn

Cụm trục lăn (ống cuộn và trục tách giấy) cần phải được thay thế khi số bản quét vượt quá tuổi thọ của trục lăn. Khi thông báo thay hiển thị trên bảng điều khiển hoặc màn hình máy tính của bạn, thực hiện theo các bước bên dưới để thay cụm.

A: Trục lăn tách giấy, B: Trục lăn kéo giấy

Lưu ý:

Thay bộ lắp ráp trục lăn trong khi máy quét đang bật.

1. Mở khay đầu vào và kéo cần gạt để mở nắp máy quét.



2. Tháo nắp trục lăn tách giấy như hình minh họa.



3. Tháo trục lăn tách giấy như hình minh họa.


   Quan trọng:

   Không kéo trục lăn tách giấy bằng lực quá mạnh. Điều này có thể gây hỏng hóc bên trong máy quét.

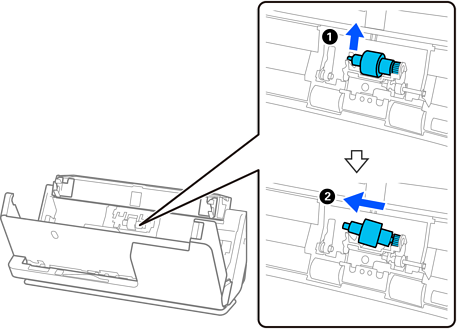

4. Lắp trục lăn tách giấy mới như hình minh họa. Lắp trục của trục lăn tách giấy vào lỗ ở phía bên phải, sau đó hạ trục lăn tách giấy xuống.

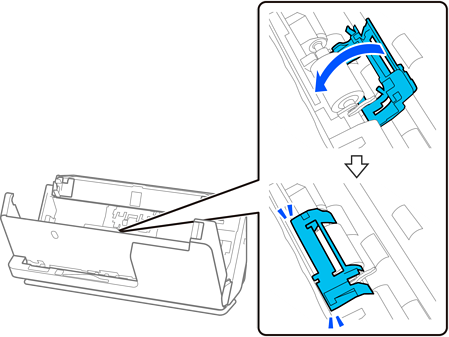

5. Gắn nắp trục lăn tách giấy như hình minh họa. Lắp trục ở phía trên của nắp vào các rãnh, sau đó đóng nắp chắc chắn.


   Quan trọng:

   • Đảm bảo rằng nắp được đóng chính xác.

   • Nếu nắp khó đóng, đảm bảo trục tách giấy được lắp đúng cách.

   • Không lắp nắp không khi nắp được nâng lên.



6. Mở nắp trục lăn kéo giấy.



7. Tháo trục lăn kéo giấy như hình minh họa.



8. Lắp trục lăn kéo giấy mới như hình minh họa. Lắp các vết lõm ở hai đầu của trục lăn kéo giấy vào trục trên máy quét, hạ trục lăn kéo giấy xuống, sau đó trượt trục lăn về phía sau.

   Đảm bảo rằng các vết lõm được căn thẳng.



9. Đóng nắp trục lăn kéo giấy.


   Quan trọng:

   Nếu nắp khó đóng, hãy đảm bảo rằng các trục lăn kéo giấy được lắp chính xác và các bộ phận nhô ra được căn thẳng.

10. Đóng nắp máy quét bằng cả hai tay. Tiếp theo, đóng khay đầu vào.



11. Đặt lại số lần quét trên bảng điều khiển.
