Передняя сторона

Крышка устройства автоматической подачи ADF

Откройте, чтобы извлечь из устройства ADF замявшиеся оригиналы.

Направляющая устройства ADF

Служит для подачи оригиналов в принтер. Необходимо передвинуть направляющую к краю оригиналов.

Входной лоток ADF

Автоматически подает оригиналы.

Держатель документов ADF

Поддерживает оригиналы, размер которых больше формата Legal.

Выходной лоток ADF

Принимает оригиналы, выходящие из устройства ADF.

Кассета для бумаги 1

Служит для загрузки бумаги.

Кассета для бумаги 2

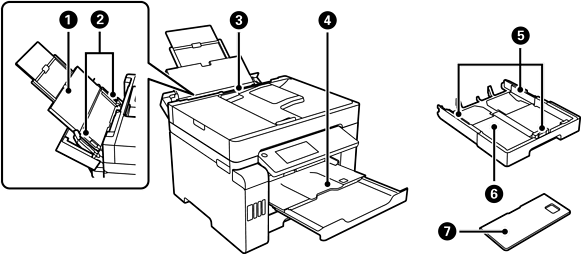

Подставка для бумаги

Поддерживает загруженную бумагу.

Боковая направляющая

Служит для подачи бумаги в принтер. Боковые направляющие должны быть придвинуты к краям бумаги.

Лоток для бумаги

Служит для загрузки всех типов бумаги, поддерживаемых принтером.

Выходной лоток

Принимает листы бумаги, выходящие из устройства. При запуске печати этот лоток автоматически выдвигается в соответствии с размером бумаги. Задвинуть лоток можно вручную или путем выбора пункта на панели управления.

Боковая направляющая

Служит для подачи бумаги в принтер. Боковые направляющие должны быть придвинуты к краям бумаги.

Кассета для бумаги

Служит для загрузки бумаги.

Крышка кассеты для бумаги

Предотвращает попадание инородных частиц в кассету для бумаги. Эту крышку можно надеть на кассеты для бумаги 1 и 2. Наденьте ее на кассету для бумаги, выдвинутую для загрузки бумаги, размер которой больше формата A4. Если вы загружаете бумагу, не выдвигая кассету для бумаги, можно надеть эту крышку на любую из кассет.

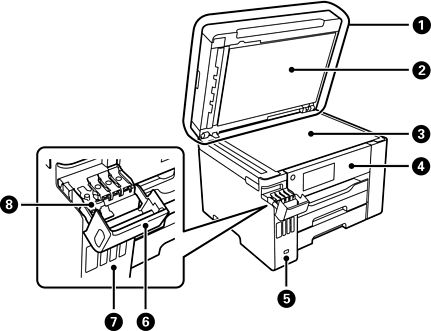

Крышка сканера

Служит для защиты от внешнего освещения при сканировании.

Подложка для сканирования

Удерживает оригиналы, чтобы они не перемещались.

Стекло сканера

Разместите оригиналы. Можно размещать оригиналы, которые подаются не из устройства АПД, например конверты или толстые книги.

Панель управления

Позволяет изменять настройки и выполнять операции с принтером. Также служит для отображения состояния принтера.

USB-порт для подключения внешнего интерфейса

Предназначен для подключения запоминающих устройств.

Крышка контейнера для чернил

Откройте для заправки контейнера для чернил.

Контейнер для чернил

Подает чернила в печатающую головку.

Крышка контейнера для чернил с колпачком

Откройте для заправки контейнера для чернил.
