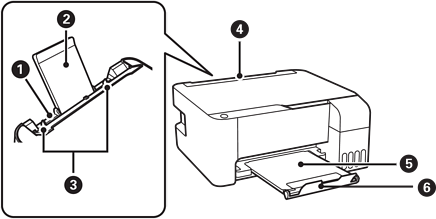

Chargeur de papier arrière |
Charge le papier. |
|
|
Guide papier |
Guide le papier chargé. |
|
|
Guide latéral |
Permet d’insérer le papier droit dans l’imprimante. Faites glisser contre les bords du papier. |
|
|
Protection du bac d’alimentation |
Permet d’empêcher des substances étrangères de pénétrer dans l’imprimante. En général, laissez cette protection fermée. |
|
|
Bac de sortie |
Contient le papier éjecté. |
|
|
Butée |
Positionnez la butée pour éviter que les impressions ne tombent du bac de sortie. |
|
|
Capot de documents |
Bloque la lumière externe pendant la numérisation. |
|
|
Vitre du scanner |
Placez les documents originaux. |
|
|
Panneau de commande |
Permet d’utiliser les fonctions de l’imprimante et indique le statut de celle-ci. |
|
|

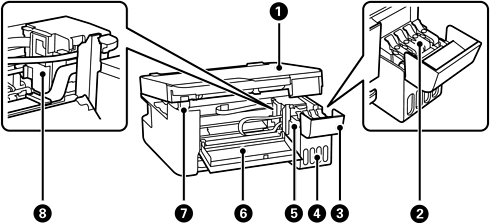

Scanner |
Permet de numériser les documents originaux mis en place. Vous devez ouvrir le capot pour retirer le papier coincé. Ce module doit normalement être maintenu fermé. |
|
|
Capuchon du réservoir d’encre |
Ouvrez pour remplir les réservoirs d’encre. |
|
|
Capot des réservoirs d’encre |
|
|
|
Unité des réservoirs d’encre |
Contient les réservoirs d’encre. |
|
|
Réservoir d’encre |
Alimente la tête d’impression en encre. |
|
|
Capot avant |
Ouvrez-le pour retirer le papier coincé dans le chargeur. |
|
|
Support du module scanner |
Supporte l'unité du scanner lors de son ouverture. |
|
|
Tête d’impression |
L’encre est éjectée par les buses de la tête d’impression situées en dessous. |
|
|

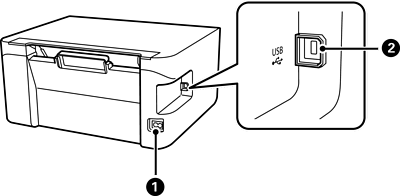

Prise CA |
Permet de brancher le cordon d’alimentation. |
|
|
Port USB |
Permet de brancher un câble USB pour raccorder à un ordinateur. |
