Interior

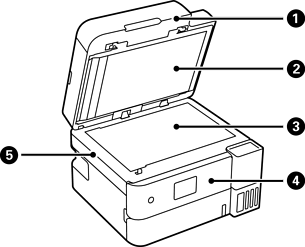

Capa do documento

Bloqueia a luz do exterior durante a digitalização.

Cobertura de documentos (M)^*

O tapete no interior da capa de documento.

Vidro do scanner

Coloque os originais.

Painel de controlo

Permite fazer configurações e executar operações na impressora.

Unidade de digitalização

Digitaliza os originais colocados. Abra-a para retirar papel encravado. Normalmente, esta unidade deve manter-se fechada.

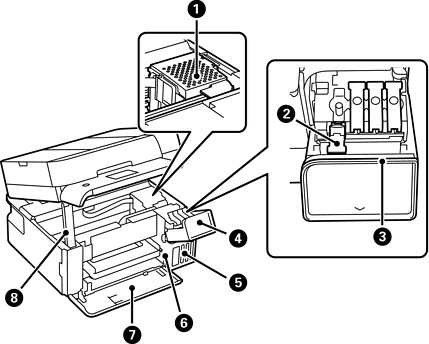

Cabeça de impressão

A tinta é ejetada pelos jatos da cabeça de impressão situados na parte inferior.

Capa do depósito de tinta

Abrir para encher o reservatório de tinta.

Luz de estado

Uma luz que indica o estado da impressora. Pisca enquanto uma tarefa está em curso. Se permanecer acesa depois de piscar, significa que ocorreu um erro. Para obter instruções para resolução de problemas, consulte a secção indicada abaixo.

É Exibida uma Mensagem no Ecrã LCD

Tampa do depósito de tinta

Abrir para encher o reservatório de tinta.

Reservatório de tinta (Depósito de tinta)

Fornece tinta à cabeça de impressão.

Unidade dos depósitos de tinta

Contém os depósitos de tinta.

Capa frontal (C)

Abre automaticamente quando a impressão começa.

Suporte da unidade de digitalização

Suporta a unidade de digitalização ao abrir.
