Deksel van ADF (Papierlade van de automatische documentinvoer) |
Open dit om vastgelopen originelen te verwijderen uit de ADF. |
|
|
Invoerlade van de ADF |
Hiermee worden originelen automatisch ingevoerd. |
|
|
Zijgeleider van de ADF |
Zorgt ervoor dat originelen recht in de printer worden ingevoerd. Schuif naar de rand van de originelen. |
|
|
ADF-documentsteun |
Biedt ondersteuning voor originelen. |
|
|
Verlengstuk van ADF-uitvoerlade |
Bevat de originelen van het formaat Legal die uit de ADF komen. Zorg ervoor dat u deze verlengt wanneer u originelen van het formaat Legal scant met de ADF. |
|
|
Uitvoerlade van de ADF |
Bevat de originelen die uit de ADF komen. |
|
|

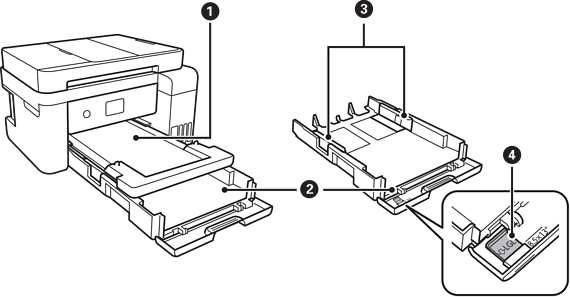

Uitvoerlade |
Opvanglade voor het papier dat uit de printer komt. |
|
|
Papiercassette |
Hieruit wordt papier geladen. |
|
|
Zijgeleider |
Hiermee wordt het papier recht in de printer ingevoerd. Schuif deze naar de randen van het papier. |
|
|
Verlenging van papiergeleider |
Schuif deze uit om papier te laden dat groter is dan A4. |
|
|
Documentkap |
Houdt extern licht tegen tijdens het scannen. |
|
|
Scannerglasplaat |
Plaats de originelen. |
|
|
Bedieningspaneel |
Hiermee kunt u instellingen configureren en bewerkingen uitvoeren op de printer. |
|
|
Voorkap |
Openen om papier te kunnen laden in de papiercassette. |
|
|

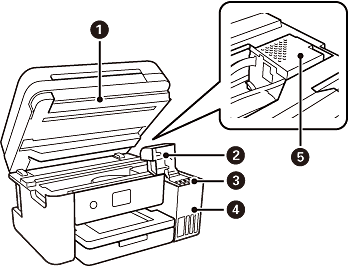

Scannereenheid |
Scant de geplaatste originelen. Open om inkttanks opnieuw te vullen of vastgelopen papier te verwijderen. Deze eenheid blijft meestal gesloten. |
|
|
Inkttankklep |
Open om de inkttank bij te vullen. |
|
|
Inktreservoir (inkttank) |
Brengt inkt naar de printkop. |
|
|
Inkttankeenheid |
Bevat de inkttanks. |
|
|
Printkop |
Inkt komt uit de spuitkanaaltjes van de printkop. |
|
|
Afdekking onderhoudsset |
Verwijder deze afdekking wanneer u de onderhoudscassette wilt vervangen. De onderhoudsset is een houder waarin kleine hoeveelheden overtollige inkt wordt opgevangen tijdens het reinigen of afdrukken. |
|
|
Achterpaneel |
Verwijder deze wanneer u vastgelopen papier wilt verwijderen. |
|
|
Netsnoeraansluiting |
Voor aansluiting van het netsnoer. |
|
|
LAN-poort |
Voor aansluiting van een LAN-kabel. |
|
|
USB-poort |
Voor aansluiting van een USB-kabel als verbinding met een computer. |
|
|
EXT-poort |
Voor aansluiting van externe telefoontoestellen. |
|
|
LINE-poort |
Voor aansluiting van een telefoonlijn. |
