सामने

ADF (स्वचालित दस्तावेज़ फ़ीडर) कवर

ADF में फंसे मूल प्रतियों को निकालते समय खोलें।

ADF किनारा गाइड

प्रिंटर में मूल प्रतियों को सीधे फ़ीड करता है। मूल प्रतियों के किनारों तक खिसकाएं।

ADF इनपुट ट्रे

स्वतः ही मूल प्रतियों को फ़ीड करता है।

ADF दस्तावेज़ समर्थन

लीगल आकार के पेपर से बड़े मूल दस्तावेज़ों या पेपर का समर्थन करता है।

ADF आउटपुट ट्रे

ADF से निकली मूल प्रतियाँ संभालता है।

पेपर कैसेट1

कागज़ लोड करता है।

पेपर कैसेट2

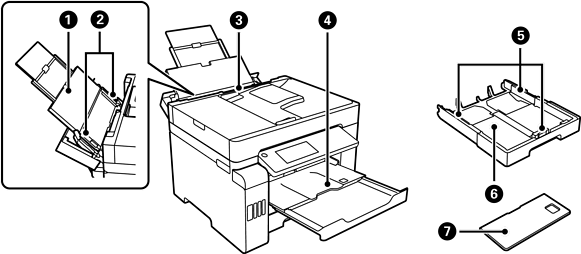

कागज़ सपोर्ट

लोड किए गए कागज़ को समर्थित करता है।

किनारा गाइड

प्रिंटर में कागज़ को सीधा फ़ीड करता है। कागज़ के किनारों तक खिसकाएँ।

पेपर ट्रे

प्रिंटर द्वारा समर्थित सभी पेपर प्रकार लोड करता है।

आउटपुट ट्रे

इजेक्ट किए गए कागज़ को संभालता है। जब आप प्रिंटिंग शुरू करते हैं, तो इस ट्रे को स्वचालित रूप से पेपर आकार फ़िट करने के लिए निकाला जाता है। ट्रे को स्टोर करने के लिए, इसे मैनुअली दबाएँ या कंट्रोल पैनल पर को चुनें।

किनारा गाइड

प्रिंटर में कागज़ को सीधा फ़ीड करता है। कागज़ के किनारों तक खिसकाएँ।

पेपर कैसेट

कागज़ लोड करता है।

पेपर कैसेट कवर

पेपर कैसेट में बाहरी पदार्थ प्रवेश करने से रोकता है। इस कवर को पेपर कैसेट 1 और 2 के साथ संलग्न किया जा सकता है। इसे वह पेपर कैसेट कवर करने के लिए लगाया जाता है, जिसे A4-आकार से बड़े आकार का पेपर लोड करने के लिए बढ़ाया जाता है। जब आप पेपर कैसेट का विस्तार किए बिना पेपर लोड करते हैं, तो आप कवर को किसी भी कैसेट में लगा सकते हैं।

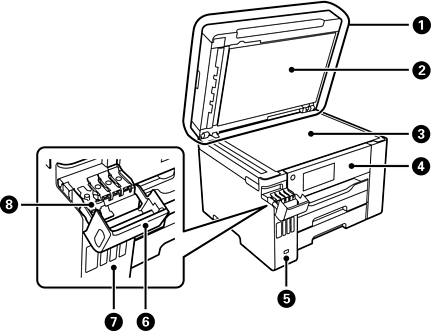

दस्तावेज़ कवर

स्कैन करते समय बाह्य प्रकाश अवरोधित करता है।

दस्तावेज़ मैट

मूल पेपर या दस्तावेज़ों को पकड़ता है, ताकि वे हिले नहीं।

स्कैनर ग्लास

मूल प्रतियाँ रखें। आप उन मूल प्रतियों को रख सकते हैं जो ADF से नहीं आते हैं जैसे कि लिफ़ाफ़े या मोटी किताबें।

कंट्रोल पैनल

आपको प्रिंटर पर सेटिंग करने और कार्य निष्पादित करने की अनुमति देता है। प्रिंटर की स्थिति भी दर्शाता है।

बाहरी इंटरफ़ेस USB पोर्ट

मैमोरी डिवाइसों को कनेक्ट करता है।

इंक टैंक का कवर

इंक टैंक को रिफ़िल करने के लिए खोलें।

इंक टैंक

प्रिंट हेड के लिए स्याही की आपूर्ति करता है।

इंक टैंक का ढक्कन

इंक टैंक को रिफ़िल करने के लिए खोलें।
