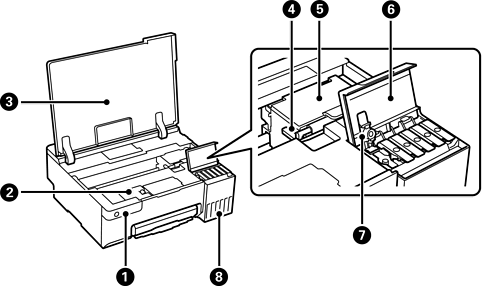

בתוך

לוח בקרה

הפעלת המדפסת.

מכסה קופסת התחזוקה

פתח בעת החלפת קופסת התחזוקה. קופסת התחזוקה היא מיכל שאוסף כמות קטנה מאוד של דיו עודף במהלך הניקוי או ההדפסה.

מכסה המדפסת

פתח כדי למלא את מיכל הדיו מחדש או כדי להסיר נייר חסום. השאר מכסה זה סגור בעת שהמדפסת אינה בשימוש על מנת למנוע כניסה של חומרים זרים לתוך המדפסת.

מנעול תעבורה

מפסיקה את אספקת הדיו. העבר למצב נעול (העברה) בעת העברת המדפסת.

ראש הדפסה

הדיו מוזרק מפיות ראש ההדפסה שלמטה.

מכסה יחידת מיכל הדיו

פתח כדי למלא מחדש את מיכל הדיו.

מכסה מיכל הדיו

פתח כדי למלא מחדש את מיכל הדיו.

מיכל דיו

אספקת דיו לראש ההדפסה.
