Только для устройств ET-3850 Series/L6270 Series
|
|
Крышка устройства автоматической подачи документов (ADF) |
Откройте, чтобы извлечь из устройства ADF замявшиеся оригиналы. |
|
|
Входной лоток ADF |
Автоматически подает оригиналы. |
|
|
Боковая направляющая устройства ADF |
Служит для подачи оригиналов в принтер. Необходимо передвинуть направляющую к краю оригиналов. |
|
|
Подставка устройства АПД для бумаги |
Служит для поддержки оригиналов. |
|
|
Удлинитель выходного лотка устройства АПД |
Служит для приема оригиналов, извлеченных из устройства ADF. При сканировании оригиналов формата Legal из устройства ADF убедитесь, что удлинитель выдвинут. |
|
|
Выходной лоток ADF |
Принимает оригиналы, выходящие из устройства ADF. |
|
|

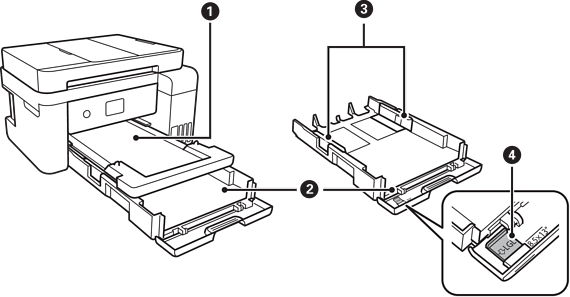

Выходной лоток |
Принимает листы бумаги, выходящие из устройства. |
|
|
Кассета для бумаги |
Служит для загрузки бумаги. |
|
|
Боковая направляющая |
Служит для подачи бумаги в принтер. Придвиньте боковые направляющие к краям бумаги. |
|
|
Удлинитель направляющей для бумаги |
Выдвиньте его для загрузки бумаги крупнее формата A4. |
|
|
Крышка сканера |
Служит для защиты от внешнего освещения при сканировании. |
|
|
Стекло сканера |
Разместите оригиналы. |
|
|
Панель управления |
Позволяет изменять настройки и выполнять операции с принтером. |
|
|
Передняя крышка |
Откройте, чтобы загрузить бумагу в кассета для бумаги. |
|
|

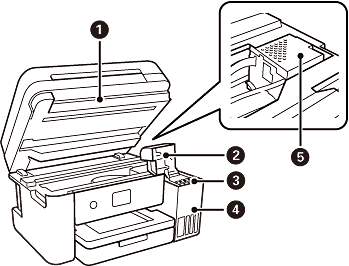

Модуль сканера |
Сканирует размещенные оригиналы. Откройте для заправки контейнера для чернил или извлечения застрявшей бумаги. Обычно находится в закрытом состоянии. |
|
|
Крышка контейнера для чернил |
Откройте для заправки контейнера для чернил. |
|
|
Резервуар для чернил (контейнер для чернил) |
Подает чернила в печатающую головку. |
|
|
Блок контейнеров для чернил |
Содержит контейнеры для чернил. |
|
|
Печатающая головка |
Чернила подаются из дюз печатающей головки в нижней части. |
|
|
Крышка контейнера для отработанных чернил |
Снимите при замене контейнера для отработанных чернил. Контейнер для отработанных чернил — это емкость, в которой скапливаются излишки чернил во время печати или очистки. |
|
|
Задняя крышка |
Снимите при извлечении замятой бумаги. |
|
|
Разъем питания |
Предназначен для подключения шнура питания. |
|
|
Разъем локальной сети |
Служит для подключения кабеля локальной сети. |
|
|
USB-порт |
Служит для подключения устройства к компьютеру через USB-кабель. |
