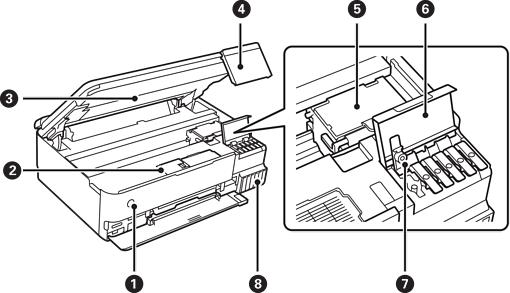

Wnętrze

(Przycisk/kontrolka zasilania)

Włączenie lub wyłączenie drukarki. Przewód zasilający należy odłączyć po upewnieniu się, że kontrolka zasilania nie świeci.

Pokrywa zbiornika na zużyty atrament

Po otwarciu pozwala wymienić zbiornik na zużyty atrament. Zbiornik na zużyty atrament jest pojemnikiem służącym do gromadzenia niewielkich ilości nadmiarowego tuszu podczas czyszczenia lub drukowania.

Moduł skanera

Służy do skanowania umieszczonych w nim oryginałów. Otwórz, aby uzupełnić tusz w zbiorniku lub usunąć zacięty papier. Ten moduł powinien być zwykle zamknięty.

Panel sterowania

Służy do wskazywania stanu drukarki i umożliwia konfigurowanie ustawień drukowania. Kąt nachylenia panelu sterowania można zmieniać.

Głowica drukująca

Tusz jest wyrzucany przez dysze znajdującej się poniżej głowicy drukującej.

Osłona zbiornika z tuszem

Otwierana podczas uzupełniania tuszu w zbiorniku.

Zatyczka zbiornika z tuszem

Otwierana podczas uzupełniania tuszu w zbiorniku.

Zbiornik z tuszem

Dostarcza tusz do głowicy drukującej.

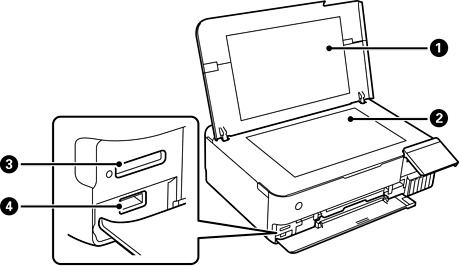

Pokrywa szyby skanera

Blokuje dostęp światła zewnętrznego podczas skanowania.

Szyba skanera

Umieść oryginały.

Gniazdo kart pamięci SD

Włóż kartę pamięci.

Port do podłączenia zewnętrznego interfejsu kablem USB

Umożliwia podłączenie zewnętrznego urządzenia pamięci masowej lub urządzenia obsługującego standard PictBridge.
