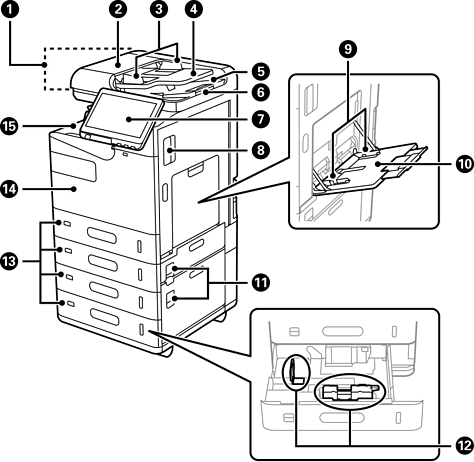

ADF（オートドキュメントフィーダー） |
原稿を自動で送ります。 |
|
|
ADFカバー（F） |
ADFに詰まった原稿を取り除くときに開けます。 |
|
|
ADF原稿ガイド |
原稿をまっすぐ送るためのガイドです。原稿の側面に合わせてください。 |
|
|
ADFトレイ |
複数枚の原稿を一度にセットできます。 |
|
|
ADF排紙トレイ |
ADFから排出された原稿を保持します。 |
|
|
ストッパー |
排出された原稿がADF排紙トレイから落下するのを防ぎます。 |
|
|
操作パネル |
プリンターの操作や設定をします。また、プリンターの状態を表示します。 |
|
|
カバー（D1） |
詰まった用紙を取り除くときに開けます。 |
|
|
用紙ガイド |
用紙をまっすぐ送るためのガイドです。用紙の側面に合わせてください。 |
|
|
手差しトレイ（B） |
用紙をセットします。本製品で使用できる全ての用紙（厚紙や封筒を含む）をセットできます。 |
|
|
カバー（E、H） |
詰まった用紙を取り除くときに開けます。 |
|
|
用紙ガイド |
用紙をまっすぐ送るためのガイドです。用紙の側面に合わせてください。 |
|
|
用紙カセット1、2、3、4（C1、C2、C3、C4） |
用紙をセットします。C2とC3、C4はオプションです。 |
|
|

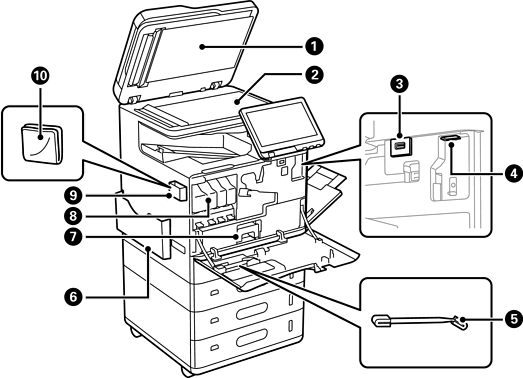

前面カバー（A） |
インクカートリッジやメンテナンスボックスを交換するときに開けます。 盗難防止のために南京錠でカバーをロックすることもできます。 |
|
|
フェイスダウン排紙トレイ（G） |
排紙された用紙を保持します。 |
|
|
原稿カバー |
原稿の読み取り時に外部の光を遮ります。 |
|
|
原稿台 |
原稿をセットします。ADFで給紙できない封筒や本など、厚みのある原稿もセットできます。 |
|
|
外部機器接続用USBポート |
USBメモリーなどの外部メモリーを挿入します。 |
|
|
Wi-Fiユニットポート |
無線LAN接続するために、オプションの無線LANユニット・P1を装着します。 |
|
|
クリーニング棒 |
プリンター内部を清掃する部品です。 |
|
|
マニュアル入れ |
マニュアルなどを収納します。 |
|
|
メンテナンスボックス |
クリーニング時や印刷時に排出される廃インクを溜める容器です。 |
|
|
インクカートリッジ |
4色全てのインクカートリッジをセットします。 |
|
|
クリーニングクロス入れ |
クリーニングクロスを収納します。 |
|
|
クリーニングクロス |
読み取りガラスの表面をきれいにします。 |
