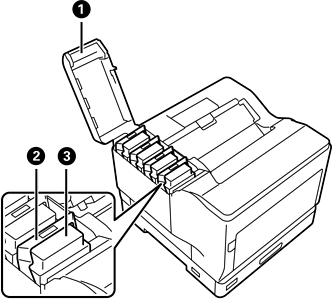

トナーカートリッジカバー(D) |
トナーカートリッジを交換するときに開けます。 |
|
|
ロックレバー |
トナーカートリッジを固定するために引き上げます。 |
|
|
トナーカートリッジ |
印刷用のトナーが含まれています。 |
|
|

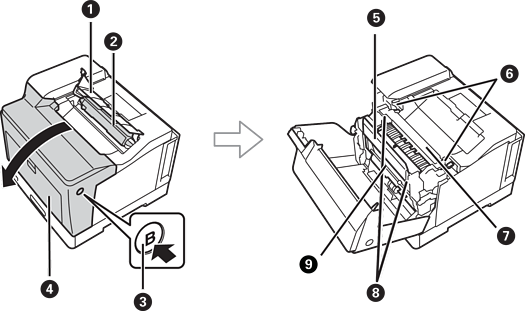

Aレバー |
前面カバーを開けて、詰まった用紙を取り除くときや感光体ユニットを交換するときに引き上げます。 |
|
|
前面カバー（A） |
消耗品を交換するときや、内部に詰まった用紙を取り除くときに開けます。 |
|
|
定着ユニット |
トナーを紙に定着させます。 |
|
|
転写ユニット |
感光体に載ったトナーを紙に転写します。 |
|
|
リリースレバー |
詰まった用紙を取り除くときに引き下げます。 |
|
|

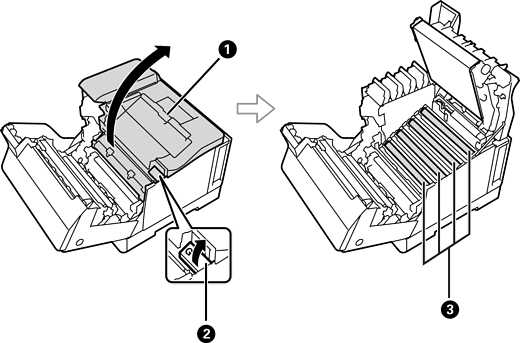

上カバー(G) |
露光窓を清掃するときや感光体ユニットを交換するときに開けます。 |
|
|
Gレバー |
上カバーを開けるときに引き上げます。 |
|
|
感光体ユニット |
印刷される画像を形成します。 |
|
|
廃トナーボックスカバー(H) |
廃トナーボックスを交換するときに開けます。 |
|
|
廃トナーボックス |
印刷中に排出される廃トナーを溜めます。 |
|
|
Bボタン |
前面カバーを開けるときに押します。 |
|
|
前面カバー（A） |
消耗品を交換するときや、内部に詰まった用紙を取り除くときに開けます。 |
|
|
両面印刷ユニットカバー（E） |
内部に詰まった用紙を取り除くときに開けます。 |
|
|
リリースレバー |
詰まった用紙を取り除くときに引き上げます。 |
|
|
定着ユニット |
トナーを紙に定着させます。 |
|
|
リリースレバー(E) |
両面印刷ユニットカバーを開けて、詰まった用紙を取り除くときに引き上げます。 |
|
|
両面印刷ユニット |
用紙の両面を自動で印刷します。 |
