ADF(オート ドキュメント フィーダー)カバー |
ADFに詰まった原稿を取り除くときに開けます。 |
|
ADF原稿ガイド |
原稿をまっすぐ送るためのガイドです。原稿の側面に合わせてください。 |
|
ADFトレイ |
原稿を自動で送ります。 |
|
ADF原稿サポート |
リーガルサイズよりも大きい原稿を支えます。 |
|
ADF排紙トレイ |
ADFから排出された原稿を保持します。 |
|
用紙カセット1 |
用紙をセットします。 |
|
用紙カセット2 |

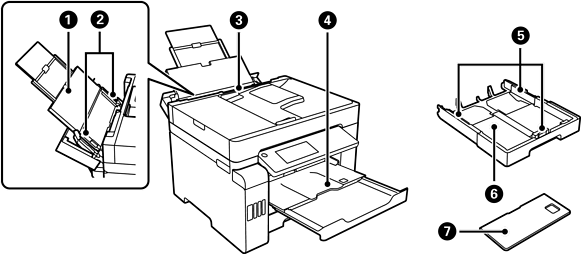

用紙サポート |
セットした用紙を支えます。 |
|
用紙ガイド |
用紙をまっすぐ給紙するためのガイドです。用紙の側面に合わせてください。 |
|
手差しトレイ |
対応している全ての用紙をセットします。 |
|
排紙トレイ |
印刷された用紙を保持します。印刷を開始すると自動で出てきます。トレイを収納するには、手で押して戻すか操作パネルでを選択してください。 |
|
用紙ガイド |
用紙をまっすぐ給紙するためのガイドです。用紙の側面に合わせてください。 |
|
用紙カセット |
用紙をセットします。 |
|
用紙カセットカバー |
内部に異物が入ることを防ぎます。用紙カセット1と2で共通です。A4より大きいサイズの用紙をセットするときはカセットを引き伸ばします。用紙カセットを引き伸ばして使わないときは、どちらにセットしても構いません。 |

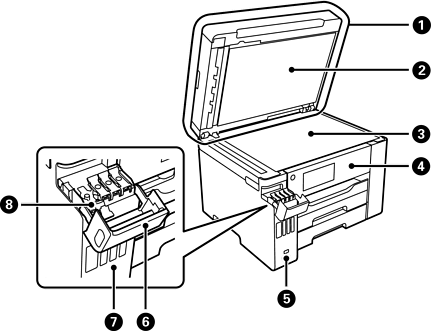

原稿カバー |
原稿の読み取り時に外部の光を遮ります。 |
|
原稿マット |
原稿が動かないように保持します。 |
|
原稿台 |
原稿をセットします。ADFで給紙できない封筒や本など、厚みのある原稿もセットできます。 |
|
操作パネル |
プリンターの操作や設定をします。また、プリンターの状態を表示します。 |
|
外部機器接続用USBポート |
外部メモリーを挿入します。 |
|
インクタンクカバー |
インクタンクにインクを補充するときに開けます。 |
|
インクタンク |
プリントヘッドにインクを供給します。 |
|
インクタンクキャップ |
インクタンクにインクを補充するときに開けます。 |
