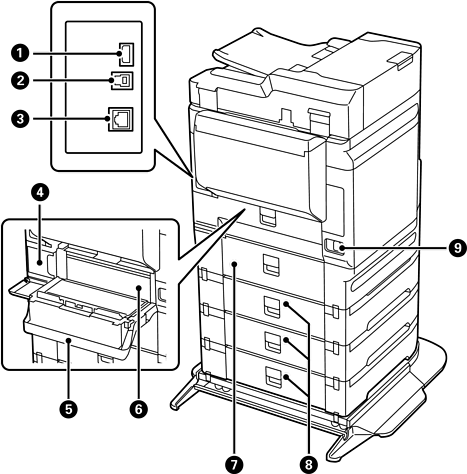

サービス用ポート |
通常は使用しません。シールを剥がさないでください。 |
|
|
USBポート |
コンピューターと接続するためのUSBケーブルを接続します。 |
|
|
LANポート |
LANケーブルを接続します。 |
|
|
メンテナンスボックス |
クリーニング時や印刷時に排出される廃インクを溜める容器です。 |
|
|
背面カバー（D1） |
メンテナンスボックスの交換や内部に詰まった用紙を取り除くときに開けます。 |
|
|
両面印刷ユニット（D2） |
詰まった用紙を取り除くときに取り外します。 |
|
|
背面カバー（D3） |
詰まった用紙を取り除くときに開けます。 |
|
|
背面カバー（E） |
|
|
|
電源コネクター |
電源コードを接続します。 |
|
|

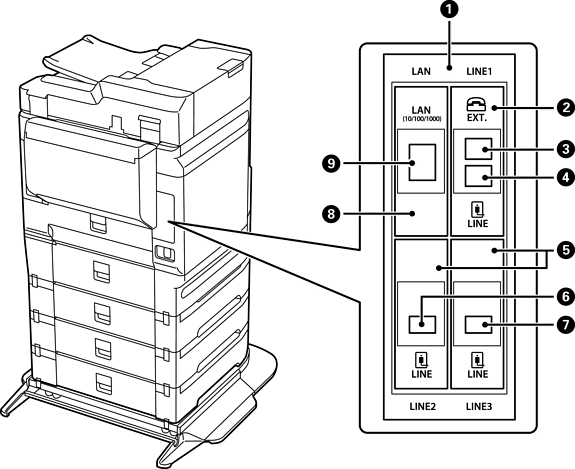

増設用スロット |
増設ボードを取り付けます。 |
|
|
G3ファクスボード |
標準のファクスボードです。 |
|
|
EXT.ポート |
外付け電話機を接続します。 |
|
|
LINE1ポート |
電話回線を接続します。ファクスの送受信用です。 |
|
|
増設G3ファクスボード （オプション） |
増設G3ファクスボードの装着により、複数の電話回線に接続できます。ファクスとして使用することも、ネットワークファクスとしてコンピューターで文書を送受信することもできます。また、1つの回線をファクス受信専用にすることで、着信できない時間を減らすこともできます。 |
|
|
LINE2ポート |
|
|
|
LINE3ポート |
|
|
|
増設ネットワークインターフェイスボード （オプション） |
増設ネットワークインターフェイスボードの装着により、2つの有線LANネットワークを使用できます。 |
|
|
LANポート |
