本体

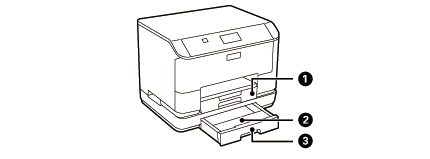

前面
|
名称
|
働き
|
|
 |
用紙カセット1
| |
 |
用紙カセットカバー
|
用紙カセット2に装着するカバーです。
|
 |
用紙カセット2
| |
|

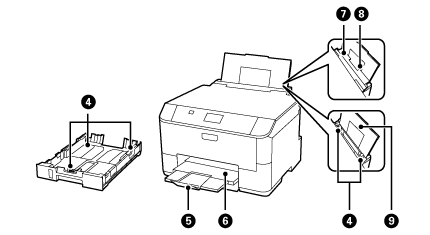

名称
|
働き
|
|
 |
用紙ガイド
|
用紙の側面に合わせます。
|
 |
ストッパー
|
用紙が飛び出さないように保持します。
|
 |
排紙トレイ
|
印刷された用紙を保持します。
|
 |
給紙口カバー
|
内部に異物が入ることを防ぎます。通常は閉めておいてください。
|
 |
背面MPトレイ
| |
 |
用紙サポート
|
セットした用紙を支えます。
|

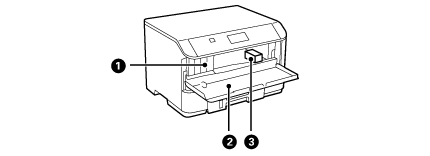

内部
|
名称
|
働き
|
|
|
|
インクカートリッジセット部
|
インクカートリッジをセットします。
|
|
|
前面カバー
|
インクカートリッジの交換や、内部に詰まった用紙を取り除くときに開けます。
|
|
|
プリントヘッド（ノズル）
|
インクを吐出します。
|

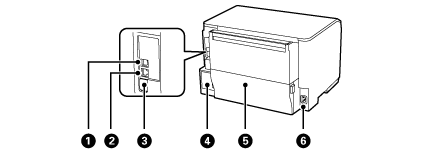

背面
|
名称
|
働き
|
|
|
|
USBポート
|
コンピューターに接続するUSBケーブルを接続します。
|
|
|
LANポート
|
LANケーブルを接続します。
|
|
|
サービス用ポート
|
通常は使用しません。シールは剥がさないでください。
|
|
|
メンテナンスボックス
|
廃インクを溜めます。
|
|
|
背面ユニット
|
詰まった用紙を取り除くときに取り外します。
|
|
|
電源コネクター
|
電源コードを接続します。
|
