Крышка устройства автоматической подачи документов (ADF) |
Откройте, чтобы извлечь из устройства ADF замявшиеся оригиналы. |
|
|
Входной лоток ADF |
Автоматически подает оригиналы. |
|
|
Боковая направляющая устройства ADF |
Служит для подачи оригиналов в принтер. Необходимо передвинуть направляющую к краю оригиналов. |
|
|
Подставка устройства АПД для бумаги |
Служит для поддержки оригиналов. |
|
|
Удлинитель выходного лотка устройства АПД |
Служит для приема оригиналов, извлеченных из устройства ADF. При сканировании оригиналов формата Legal из устройства ADF убедитесь, что удлинитель выдвинут. |
|
|
Выходной лоток ADF |
Принимает оригиналы, выходящие из устройства ADF. |
|
|

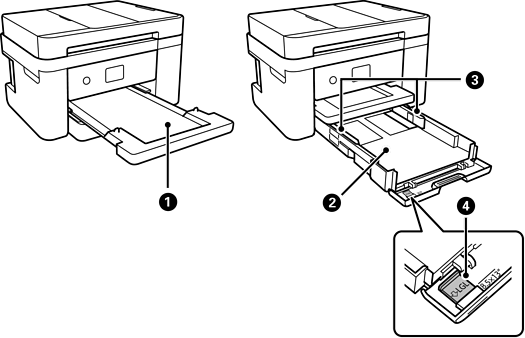

Выходной лоток |
Принимает листы бумаги, выходящие из устройства. |
|
|
Кассета для бумаги |
Служит для загрузки бумаги. |
|
|
Боковая направляющая |
Служит для подачи бумаги в принтер. Придвиньте боковые направляющие к краям бумаги. |
|
|
Удлинитель направляющей для бумаги |
Выдвиньте его для загрузки бумаги крупнее формата A4. |
|
|
Крышка сканера |
Служит для защиты от внешнего освещения при сканировании. |
|
|
Стекло сканера |
Разместите оригиналы. |
|
|
Панель управления |
Показывает состояние принтера и позволяет задавать настройки печати. |
|
|
Передняя крышка |
Откройте ее, чтобы загрузить бумагу в кассету для бумаги. |
