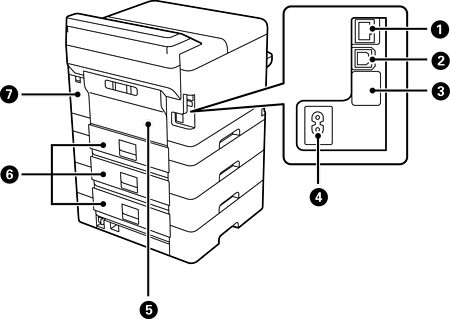

عقب

درگاه LAN

کابل LAN را وصل می‌کند.

درگاه USB

کابل USB را برای اتصال به رایانه وصل می‌کند.

درگاه USB مخصوص تعمیرات

درگاه USB برای استفاده آتی. برچسب را جدا نکنید.

ورودی AC

به سیم برق وصل می‌شود.

درپوش عقب (D)

هنگام تعویض غلتک پیکاپ یا برداشتن کاغذ گیرکرده‏،  باز کنید.

درپوش عقب (E)

هنگام تعویض غلتک پیکاپ یا برداشتن کاغذ گیرکرده‏،  باز کنید.

درپوش جعبه نگهداری (H)

برای تعویض جعبه نگهداری باز کنید. جعبه نگهداری محفظه‌ای است که ذرات جوهر باقی‌مانده از فرآیند تمیز کردن یا چاپ را جمع‌آوری می‌کند.
