Výmena súčastí Servisné valčeky v súčasti Zásobníky papiera 2 až 4

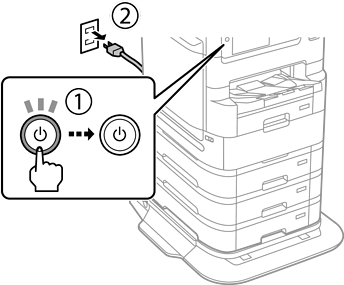

1. Vypnite tlačiareň stlačením tlačidla , a potom odpojte napájací kábel.



2. Vyberte nové servisné valčeky z balenia.

   Upozornenie:

   • Súčasti servisné valčeky pre zásobník papiera 1 a zásobníky papiera 2 až 4 sú odlišné. Skontrolujte smer šípky v strede súčastí servisné valčeky a uistite sa, že servisné valčeky sú určené pre zásobníky papiera 2 až 4. Ak zapojíte nesprávne valce, tlačiareň nemusí podať papier.



   • Dávajte pozor, aby ste povrch súčastí servisné valčeky neušpinili. Ak sa na povrchu súčastí servisné valčeky, zhromažďuje prach, vyčistite valce pomocou mäkkej a navlhčenej handričky. Pri použití suchej handričky sa môže poškodiť povrch valcov.

3. Vytiahnite zásobník papiera, v ktorom chcete vymeniť valčeky.



4. Tlačiareň otočte a potom otvorte zadný kryt tlačiarne.

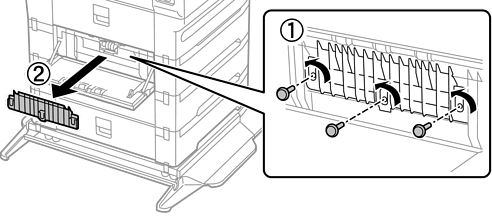

5. Skrutkovačom odmontujte skrutky a odmontujte kryt vo vnútri zadnej časti tlačiarne.

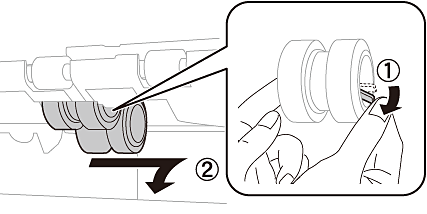

6. Vysuňte dve použité súčasti servisné valčeky a odstráňte ich oba.



7. Vložte dve nové súčasti servisné valčeky, pokým nezacvaknú na svojom mieste.


   Poznámka:

   Krúžením vložte súčasť servisné valčeky, aby ste ich mohli plynule vložiť.

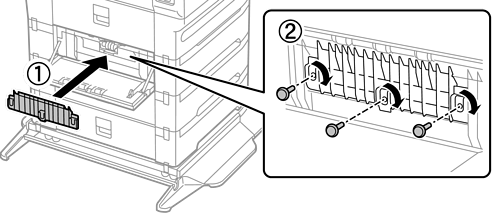

8. Znova pripojte kryt zatiahnutím skrutiek.



9. Zatvorte súčasť zadný kryt.

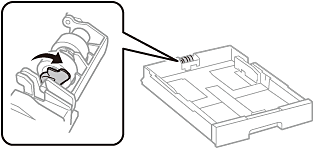

10. Uvoľnite páčku.

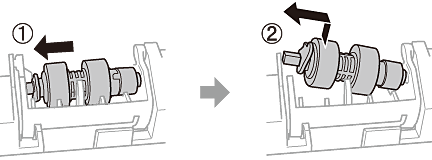

11. Zasuňte súčasť servisný valček smerom k páčke a potom ich vytiahnite za hriadeľ držiaka.

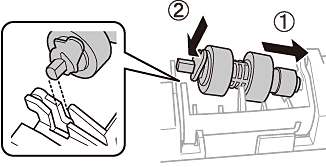

12. Zasuňte hriadeľ novej súčasti servisný valček do otvoru v držiaku a potom zasuňte hriadeľ na stranu páčky pozdĺž otvoru, zatiaľ čo jeho rovný povrch smeruje dopredu.

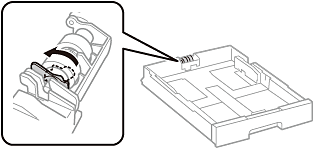

13. Zaistite páčku.



14. Vložte súčasť zásobník papiera.

15. Zapnite tlačiareň, vyberte položky Nastav. > Údržba > Inf. o servisnom valčeku > Vynulovať počít. servis. valčeka a potom vyberte súčasť zásobník papiera, v ktorej ste vymenili súčasť servisné valčeky.
