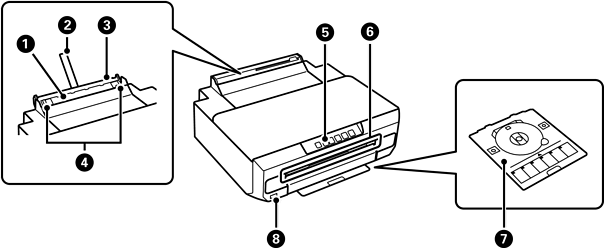

ด้านหน้า

ช่องฟีดกระดาษด้านหลัง

ใส่กระดาษครั้งละหนึ่งแผ่นด้วยมือ

ตัวรองรับกระดาษ

รองรับกระดาษที่โหลดเข้าไป

ฝาปิดช่องป้อนกระดาษด้านหลัง

ป้องกันวัสดุแปลกปลอมจากการเข้าไปในเครื่องพิมพ์ โดยปกติฝาครอบนี้จะต้องปิด

แนวจัดขอบ

ป้อนกระดาษให้ตรงเข้าไปในเครื่องพิมพ์ เลื่อนไปยังขอบของกระดาษ

แผงควบคุม

ทำงานของเครื่องพิมพ์

ช่องเสียบถาดใส่แผ่นดิสก์

เสียบถาดใส่แผ่นดิสก์พร้อมวางแผ่นดิสก์ชนิดพิมพ์ได้เข้าไปในช่องนี้

ช่องนี้มีเครื่องหมายด้วยไอคอน

ถาดใส่ดิสก์

เมื่อทำการพิมพ์บนแผ่นดิสก์ ให้นำถาดนี้ออกมาจากด้านล่างของถาดกระดาษ 2 วางแผ่นดิสก์ลงไป จากนั้นเสียบเข้าไปในช่องเสียบถาดใส่แผ่นดิสก์

เมื่อไม่ได้พิมพ์บนแผ่นดิสก์ ให้จัดเก็บไว้ที่ด้านล่างของถาดกระดาษ 2 โดยไม่ไม่ต้องวางแผ่นดิสก์ไว้

พอร์ต USB อินเทอร์เฟสภายนอก

เชื่อมต่ออุปกรณ์ที่รองรับ PictBridge

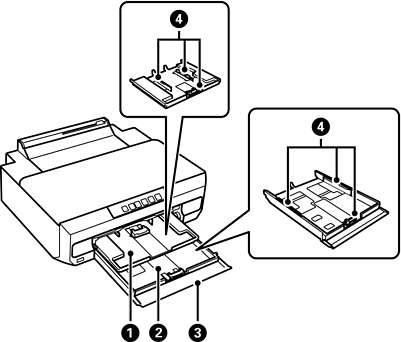

ถาดกระดาษ 1

โหลดกระดาษ

ถาดกระดาษ 2

ฝาครอบด้านหน้า

เปิดเพื่อโหลดกระดาษใน ถาดป้อนกระดาษ

แนวจัดขอบ

ป้อนกระดาษให้ตรงเข้าไปในเครื่องพิมพ์ เลื่อนไปยังขอบของกระดาษ
