Bezeichnungen und Funktionen der Teile

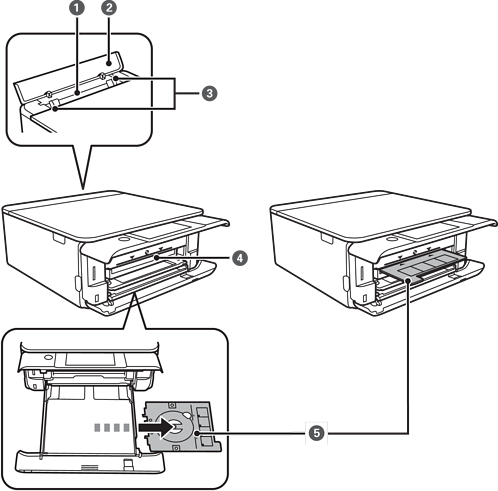

Hinterer Papiereinzug

Legen Sie die Blätter einzeln manuell ein.

Abdeckung des hinteren Papiereinzugs

Verhindert, dass Fremdkörper in den Drucker gelangen. Diese Abdeckung sollte in der Regel geschlossen sein.

Kantenführung

Sorgt dafür, dass das Papier gerade in den Drucker eingezogen wird. Schieben Sie die Schienen an die Papierkanten heran.

CD-/DVD-Fachschacht

Schieben Sie das CD-/DVD-Fach mit einer bedruckbaren CD/DVD in diesen Schacht ein. Der Schacht befindet sich zwischen und Ausgabefach.

CD-/DVD-Fach

Entfernen Sie beim Drucken auf einer CD/DVD dieses Fach von der Unterseite von Papierkassette 2, legen Sie eine CD/DVD ein und setzen Sie es dann in den CD-/DVD-Fachschacht ein.

Wenn nicht auf einer CD/DVD gedruckt wird, setzen Sie es an der Unterseite von Papierkassette 2 ein, ohne eine CD/DVD darin zu platzieren.

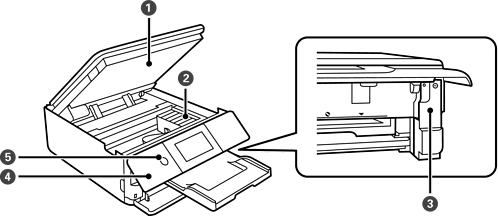

Scannereinheit

Scannt die positionierten Vorlagen. Zum Auswechseln von Tintenpatronen oder Entfernen von Papierstau öffnen. Diese Einheit sollte in der Regel geschlossen sein.

Tintenpatronenhalter

Setzen Sie die Tintenpatronen dort ein. Tinte wird an der Unterseite aus den Druckkopfdüsen abgegeben.

Wartungskastenabdeckung

Beim Austauschen des Wartungskastens entfernen. Der Wartungskasten ist ein Behälter, der beim Reinigen oder Drucken überschüssige Tinte auffängt.

Bedienfeld

Zeigt den Druckerstatus an und ermöglicht Ihnen das Vornehmen von Druckeinstellungen.

Sie können den Winkel des Bedienfelds ändern.

(Netztaste/-leuchte)

Dient zum Ein- bzw. Ausschalten des Druckers.

Ziehen Sie den Netzstecker, sobald die Betriebsanzeige aus ist.

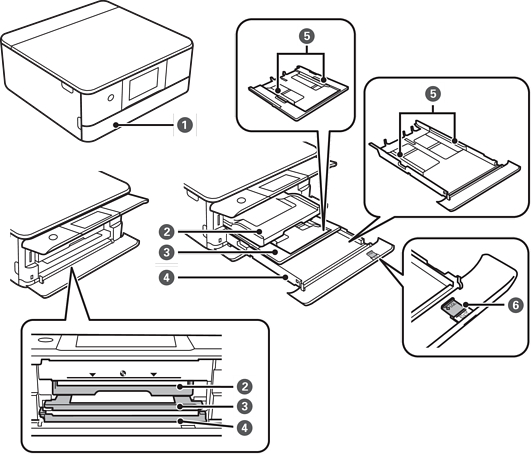

Vorderabdeckung

Zum Einlegen von Papier in die Papierkassette öffnen.

Ausgabefach

Nimmt das ausgegebene Papier auf. Beim Starten des Druckvorgangs wird dieses Fach automatisch ausgefahren. Wenn Sie in dem Bildschirm, der beim Ausschalten des Druckers angezeigt wird, auf Ja tippen, wird es automatisch wieder eingefahren. Um das Fach manuell einzusetzen, tippen Sie im Startbildschirm auf .

Papierkassette 1

Enthält Papier.

Papierkassette 2

Kantenführung

Sorgt dafür, dass das Papier gerade in den Drucker eingezogen wird. Schieben Sie die Schienen an die Papierkanten heran.

Papierführungsauszug

Ziehen Sie ihn heraus, um Papier mit einem größeren Formal als A4 einzulegen.

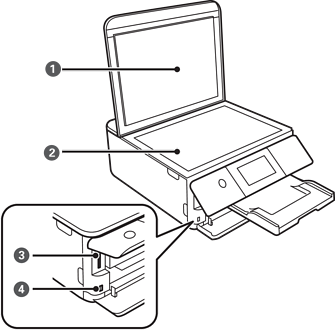

Dokumentabdeckung

Verhindert das Eindringen von externem Licht beim Scannen.

Vorlagenglas

Legen Sie die Vorlagen ein.

SD-Kartenslot

Setzen Sie eine Speicherkarte ein.

Externer Schnittstellen-USB-Port

Für den Anschluss eines externen Speichergerätes oder eines PictBridge-kompatiblen Gerätes.

Netzeingang

Anschluss für das Netzkabel.

Hintere Abdeckung

Abnehmen, um gestautes Papier zu entfernen.

USB-Anschluss

Anschluss für ein USB-Kabel für die Verbindung mit einem Computer.
