Nom et fonction des pièces

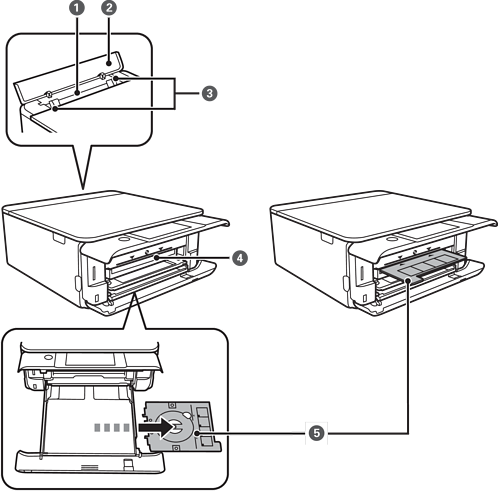

Fente insertion arrière

Insérez une feuille à la fois manuellement.

Couvercle de la fente d'alimentation papier arrière

Permet d’empêcher des substances étrangères de pénétrer dans l’imprimante. Ce couvercle doit normalement être fermé.

Guide latéral

Permet d’insérer le papier droit dans l’imprimante. Faites glisser contre les bords du papier.

Emplacement du plateau CD/DVD

Insérez le plateau CD/DVD avec un CD/DVD imprimable placé dessus dans cet emplacement. L’emplacement est situé entre le et le bac de sortie.

Plateau CD/DVD

Lorsque vous imprimez sur un CD/DVD, retirez-le de la partie inférieure du bac papier 2, placez un CD/DVD et insérez-le dans l’emplacement du plateau CD/DVD.

Lorsque vous n’imprimez pas sur un CD/DVD, rangez-le au fond du bac papier 2 sans CD/DVD.

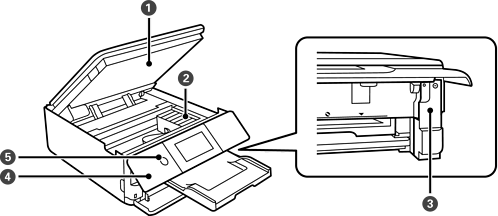

Scanner

Permet de numériser les documents originaux mis en place. À ouvrir lors du remplacement des cartouches d’encre ou du retrait du papier coincé. Ce module doit normalement être maintenu fermé.

Support de cartouche

Installez les cartouches d’encre. L’encre est éjectée par les buses de la tête d’impression situées en dessous.

Capot du boîtier de maintenance

Retirez lors du remplacement du boîtier de maintenance. Le boîtier de maintenance est un conteneur qui recueille très peu d’excès d’encre durant le nettoyage ou l’impression.

Panneau de commande

Indique l’état de l’imprimante et vous permet d’effectuer les paramétrages d’impression.

Vous pouvez modifier l’inclinaison du panneau de commande.

(Bouton/voyant d’alimentation)

Permet d’allumer ou d’éteindre l’imprimante.

Débranchez le cordon d’alimentation après avoir vérifié que le voyant d’alimentation était éteint.

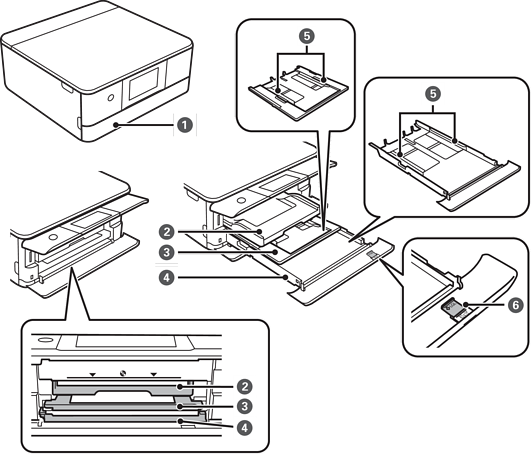

Capot avant

À ouvrir pour charger du papier dans le bac papier.

Bac de sortie

Contient le papier éjecté. Ce bac est automatiquement éjecté lorsque vous lancez l’impression. Si vous appuyez sur Oui sur l’écran qui s’affiche lorsque l’imprimante est éteinte, il est automatiquement rangé. Pour le ranger manuellement, appuyez sur à l’écran d’accueil.

Bac papier 1

Charge le papier.

Bac papier 2

Guide latéral

Permet d’insérer le papier droit dans l’imprimante. Faites glisser contre les bords du papier.

Extension du guide de papier

Faites glisser vers l’extérieur pour charger du papier dont le format est supérieur au format A4.

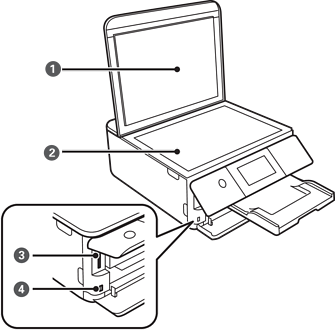

Capot de documents

Bloque la lumière externe pendant la numérisation.

Vitre du scanner

Placez les documents originaux.

Emplacement pour carte SD

Permet d’insérer une carte mémoire.

Port USB d’interface externe

Permet de connecter un périphérique de stockage externe ou un périphérique PictBridge.

Prise CA

Permet de brancher le cordon d’alimentation.

Couvercle arrière

Retirez-le pour dégager le papier coincé.

Port USB

Permet de brancher un câble USB pour raccorder à un ordinateur.
