Vorn

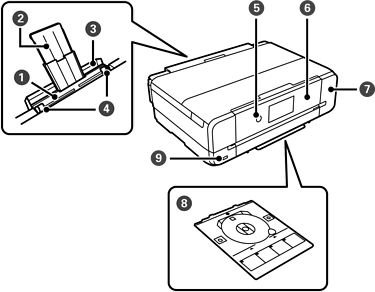

Hinterer Papiereinzug

Legen Sie die Blätter einzeln manuell ein.

Papierstütze

Sie dient als Auflage für das eingelegte Papier und

Abdeckung des hinteren Papiereinzugs

verhindert, dass Fremdkörper in den Drucker gelangen. Sie sollte in der Regel geschlossen sein.

Kantenführungen

Schieben Sie die Kantenführung an die Papierkante heran, damit das Papier gerade in den Drucker eingezogen wird.

(Netztaste/-leuchte)

Zum Ein- bzw. Ausschalten des Druckers.

Achten Sie darauf, dass die Netzanzeige erloschen ist, bevor Sie das Netzkabel ziehen.

Bedienfeld

Das Bedienfeld zeigt den Druckerstatus an und ermöglicht Ihnen die Verwaltung oder Auswahl der Einstellungen.

Sie können den Winkel des Bedienfelds ändern.

Wartungskastenabdeckung

Beim Austauschen des Wartungskastens entfernen. Der Wartungskasten ist ein Behälter, der beim Reinigen oder Drucken überschüssige Tinte auffängt.

Disc-Fach

Entfernen Sie beim Drucken auf einer Disc dieses Fach von der Unterseite des Druckers, legen Sie eine Disc ein und setzen Sie das Disc-Fach dann in den Disc-Fach-Einschub ein.

Wenn Sie nicht auf einer CD/DVD drucken, entfernen Sie sie aus dem Fach und verstauen das Fach unter der unteren Papierkassette.

Externer Schnittstellen-USB-Anschluss

Zum Anschließen eines externen Speichergeräts.

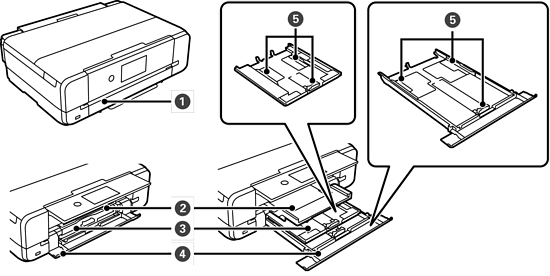

Vorderabdeckung

Zum Einlegen von Papier in die Papierkassette öffnen.

Ausgabefach

Nimmt das ausgegebene Papier auf. Wenn Sie mit dem Drucken beginnen, wird dieses Fach automatisch verlängert und an das Papierformat angepasst. Wenn Sie auf dem Bildschirm, der beim Ausschalten des Druckers angezeigt wird, Ja auswählen, wird es automatisch zurückgesetzt. Um das Fach manuell zu schließen, tippen Sie am Startbildschirm auf .

Papierkassette 1

Papier einlegen.

Papierkassette 2

Kantenführungen

Schieben Sie die Kantenführung an die Papierkante heran, damit das Papier gerade in den Drucker eingezogen wird.

Lüftungsauslässe

Zum Ableiten der Hitze aus dem Druckerinnenraum. Lüftungsauslässe sind unten rechts, unten links und auf der rechten Seite. Die Lüftungsauslässe beim Aufstellen des Druckers nicht blockieren.
