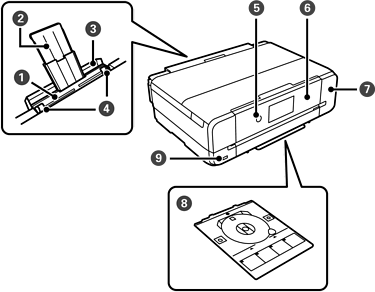

Parte anteriore

Alimentaz. posteriore

Consente di caricare manualmente un foglio di carta per volta.

Supporto carta

Funge da supporto per i fogli di carta caricati.

Coperchio fessura alimentazione carta posteriore

Impedisce la penetrazione di corpi estranei nella stampante. Questo deve normalmente rimanere chiuso.

Guide laterali

Deve essere allineata ai bordi della carta in modo che venga alimentata direttamente nella stampante.

(Pulsante/spia di accensione)

Consente di accendere o spegnere la stampante.

Assicurarsi che la spia di alimentazione sia spenta prima di scollegare il cavo di alimentazione.

Pannello di controllo

Indica lo stato della stampante e consente di eseguire la manutenzione o selezionare impostazioni.

È possibile modificare l’angolo del pannello di controllo.

Coperchio casella di manutenzione

Può essere rimosso quando si sostituisce il contenitore di manutenzione. Il contenitore di manutenzione è una scatola in cui si deposita una piccolissima quantità di inchiostro in eccedenza durante la pulizia o la stampa.

Vassoio dischi

Durante la stampa su disco, rimuovere questo elemento dalla parte inferiore della stampante, fissare un disco e inserire il vassoio dischi nell’apposita fessura.

Quando non si stampa su disco, rimuovere eventuali dischi dal vassoio e riporre il vassoio sotto il cassetto carta inferiore.

Porta USB per interfaccia esterna

Collegare un dispositivo di memoria esterno.

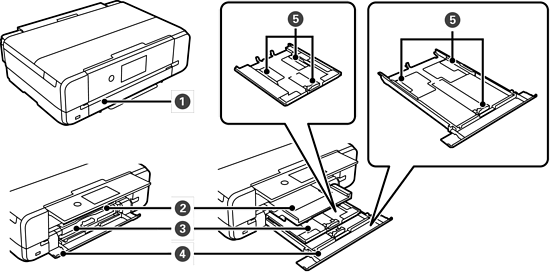

Coperchio anteriore

Aprire per caricare la carta nel cassetto carta.

Vassoio di uscita

Trattiene la carta espulsa. All’avvio della stampa, questo vassoio si estende automaticamente in base al formato carta. Se si seleziona Sì nella schermata visualizzata quando si spegne la stampante, il vassoio si chiude automaticamente. Per chiudere il vassoio manualmente, toccare sulla schermata iniziale.

Cassetto carta 1

Caricare la carta.

Cassetto carta 2

Guide laterali

Deve essere allineata ai bordi della carta in modo che venga alimentata direttamente nella stampante.

Fessure di ventilazione

Dissipa il calore dall’interno della stampante. Le fessure di ventilazione sono situate sulle parti inferiore destra e inferiore sinistra e sul lato destro. Non coprire le fessure di ventilazione quando si posiziona la stampante.
